DZ-16中间继电器参数及开孔尺寸-上海上继科技有限公司

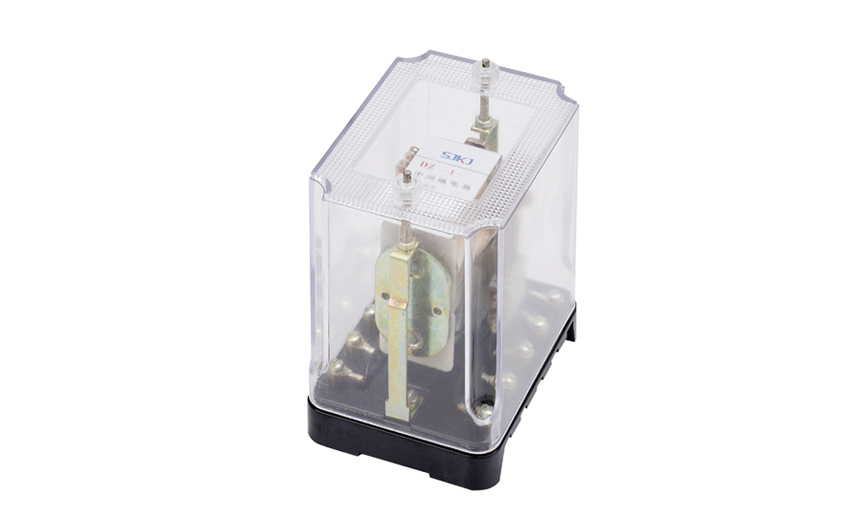

一、DZ-16中间继电器的简介

中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。

二、DZ-16中间继电器的参数

额定电压：DC  12V、48V、110V、220V。

动作值：不大于70%额定电压值。

返回值：不小于额定值的5%。

动作时间：在额定值下不大于45ms。

返回时间：当输入激励量由额定值降至零时 ,继电器的返回时间不大于60ms.

功率消耗：不大于7W。

触点容量：在电压不超过250V,电流不超过5A ,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下.产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

介质强度：产品各导电端子连在一起 ,对外露的非帯电金属部分或外壳之间 ,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

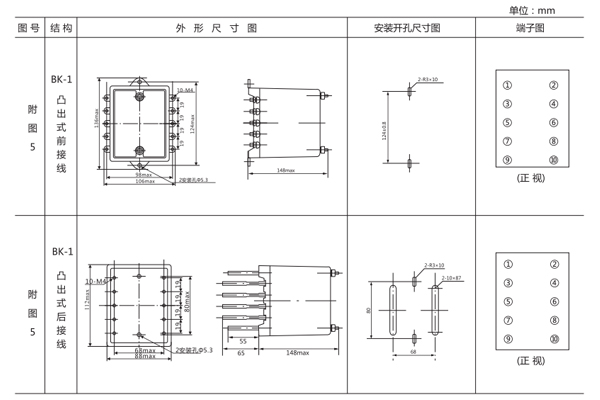

三、DZ-16中间继电器的开孔尺寸

四、DZ-16中间继电器的接线图

五、DZ-16中间继电器的触点性能

触点断开容量，交流：10A,250V AC;直流10A，28V DC。

触点**切换功率，交流：1800VA；直流：360W。

触点长期允许闭合电流：装置输出触点长期允许闭合电流为5A。

触点电气寿命：输出触点在上述规定的负荷条件下，产品能可靠动作及返回50000次。
