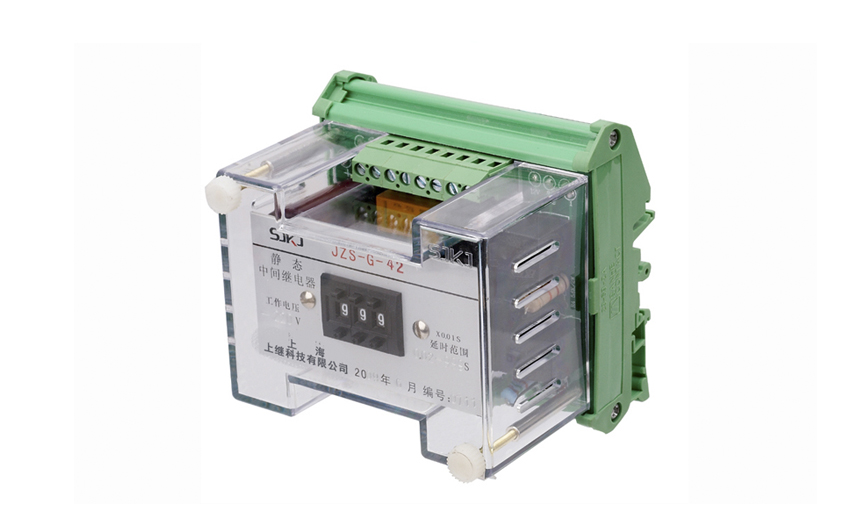

一、JZS-G-52中间继电器的概述

JZS-G-52可调延时中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量,可根据需要调节通电或断电延时。

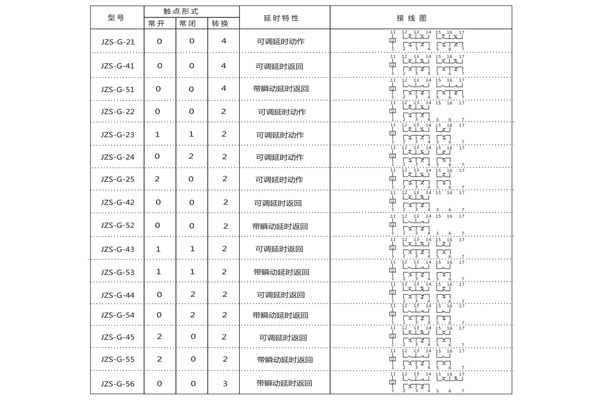

二、JZS-G-52中间继电器的参数

1、额定值:额定电压DC/AC48V、110V、220V、 AC380V;

2、动作值:动作电压直流应不大于额定电压75% ,交流应不大能额定电压80% ;

3、动作时间:不大于20ms;

4、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中, 断开容量为 50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ0.4±0.1的交流电路中, 断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回10万次。输出触点长期允许接通电流为5A；

5、功率消耗:在额定电压下不大于5W/5VA；

6、能耐压:继电器所有电路对外壳及非带电金属部分,以及电气无联系的各电路之间耐受交流50HZ电压2KV历时1min试验无击穿。

三、JZS-G-52中间继电器的特点

1、JZS-G-52可调延时中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点;

2、功耗小、温升低、不需外附大功率电阻;

3、继电器触点容量大,工作寿命长;

4、继电器动作后有发光管显示,便于现场观察;

5、延时只需用面板上的拔码开关整定,延时精度高,延时范围可以0.02~9.99s任意整定.

四、JZS-G-52中间继电器的结构

⒈线圈装在"U"形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

⒉本继电器的"U"形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.中间继电器原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

五、JZS-G-52中间继电器的额定值

电压额定值：额定电压DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；

返回值：返回电压应不小于10%额定电压。

动作时间和返回时间不大于15ms。
