一、ZSJ-4直流断电延时继电使用方法

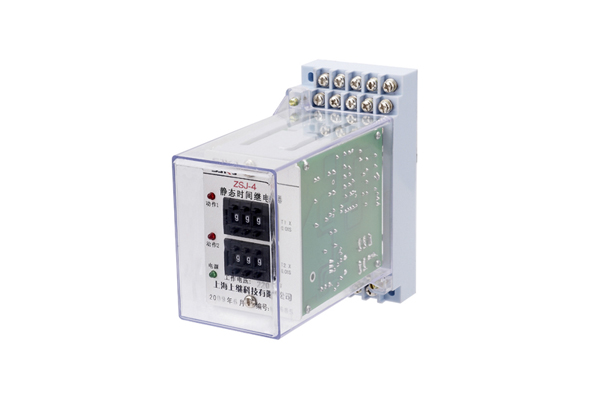

上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2 ,开关的三位数字乘以0.01S即为时间整定值。例如三数字管数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

二、ZSJ-4直流断电延时继电工作原理

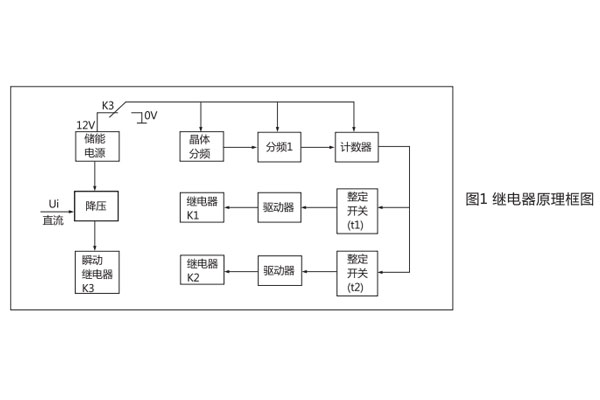

ZSJ-4直流断电延时继电器的原理框图如图1所示。由图可见,继电器有晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时执行继电器瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于失电状态,以提高继电器抗干流性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态) ,触点也瞬时返回,使储能电源接通计时回路,晶体振、荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计成冲数与整定开关预置值符合时,驱动执行继电器返回,完成断电延时返回的功能。

三、ZSJ-4直流断电延时继电技术参数

5.1额定电压:直流220V、110V、48V、24V。

5.2保证继电器触点可靠通电动作所需电压不大于70%额定电压。

5.3 保证继电器可靠断电返回的电压不小于10%额定电压。

5.4在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms。

5.5在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

5.6两付延时返回的触点可各自独立整定,时间整定范围均为0.02s-9.99s,而延时整定值可以不同或相同。

5.7在额定电压下继电器消耗的功率不大于4W。

5.8继电器允许长期承受110%额定电压。

5.9继电器在电压不大于250W、电流不大于1A时间常数T=5ms±0.75ms直流有感电路中触点断开容量为30W。

5.10继电器各电路与外露的非帯电金属部分之间应能承受有效值2kV.输入电路和触点之间应能承受1kV, 50Hz交流电压.历时1min实验,应无绝缘击穿或闪络现象。

5.11继电器能在-10°C~40°C温度范围内可靠工作。

5.12继电器机械寿命105次,电寿命104次。
