ZSJ-4直流断电延时继电器主要用途及应用范围-上海上继科技有限公司

一、ZSJ-4直流断电延时继电主要用途

ZSJ系列静态直流断电延时继电器用于直流操作的继电器保护和自动化电路中，作为直流通电后瞬时动作断电后延时返回的时间元件。

二、ZSJ-4直流断电延时继电使用方法

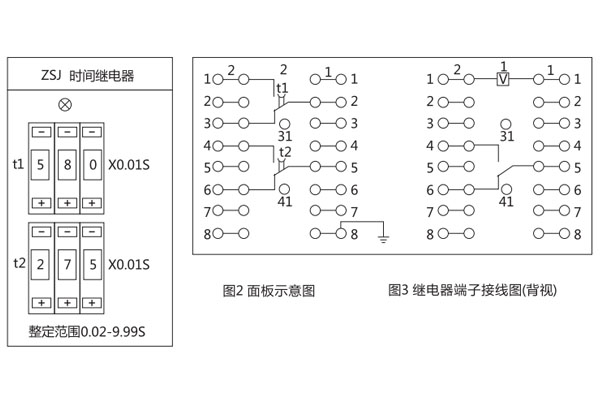

继电器面板图如图2所示,图中上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2 ,开关的三位数字乘以0.01S即为时间整定值。例如三数字管数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

三、ZSJ-4直流断电延时继电背面接线图

继电器的接线端子图如图3所示,图中触点为继电器失电后的状态,当加上额定直流电压时,瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作,此时触点状态与图3所示相反。当所加电压突然断电(失压)时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点K2在断电后延时t2才返回,返回后触点状态如图3所示。
