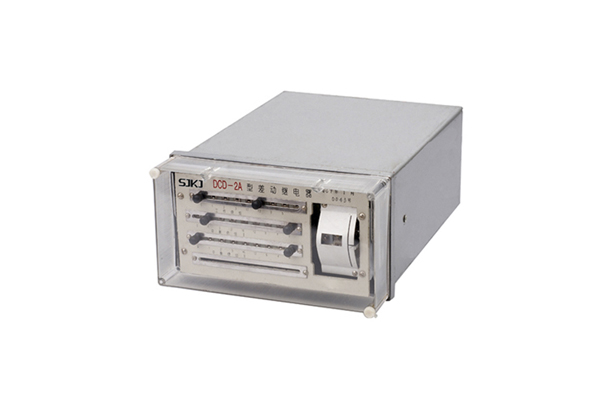

一、DCD-2A型差动继电器说明书

1.工作绕组和平衡绕组的整定。

打开壳罩,即可进行工作绕组和平衡绕组的整定。工作绕组、平衡绕2组均有抽头可以满足多种整定值的要求。继电器整定板下方的数字即表示相应的绕组匝数。每个绕组分成两段,这种设计可以用较少的抽头,获得较多的匝数组合,从而使整定范围广泛而不失其精细。继电器每块整定板上有两个整定螺钉,每个整定螺钉可在各自的一段范围内整定。两个螺钉整定位置下所标示的数字之和即为绕组的整定匝数,,须注意的是,当同一整定板上的两个整定螺钉没整定在各自的范围内或者不接入时,绕组是断开的。

2.助磁特性曲线的整定

助磁特性曲线整定时,需抽出继电器机芯,然后松开助磁特性标志牌上的三个锁紧瓷盘可变电阻器的大螺钉(不需要拧下来,只松动即可) ,使旋組能自由转动。转动旋組,即可进行助磁特性曲线的整定。

2.1按规定曲线整定

继电器规定有A、 B、 C、 D四条曲线。该四条曲线在继电器出厂前已按技术要求精心调试,故只需将旋钮上的箭头对准所需整定点即可。

2.2特殊要求整定

如需整定曲线在A、 D曲线之间范围内,但不在A、 B、 C、 D四条曲线上时,可按下述方法进行整定:

1)由所需ε=f(K)曲线确定曲线在K=0.6时的ε值。

2)确定试验时所需加入的直流电流值。

端子①、⑨间加入电流,工作绕组整定在20匝,平衡绕组整定在19匝,然后测出起始动作正弦电流值lcp。。由K=0.6及K=I/Icp。,计算出直流电流I=KIcp。=0.6Icp

3)确定磁盘可变电阻器的位置

由ε=Icp/Icp。计算出具有直流分量时交流动作电流Icp=εIcp。[ε值由第1)条确定; Icpo由第2)条测出]。工在绕组、平衡绕组分别整定在20匝及19匝,端子①、⑨间同时加入前面计算出的直流电流值I及交流动作电流Icp,调整可变电阻器,使继电器的动作电流为Icp。

4)如需精确整定,可使可变电阻器旋组的指示位于前面整定的位置暂时不变,然后重复第2)条以后的各整定步骤,直至可变电阻器的整定位置不在变动为止。(因可变电阻器的阻值的变化,可使起始动作在一不大的范围内发生变化）。

助磁特性曲线整定后,应把三个锁紧螺钉均匀地紧固。

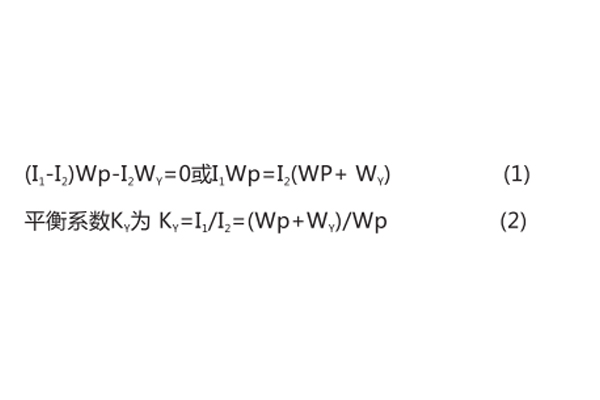

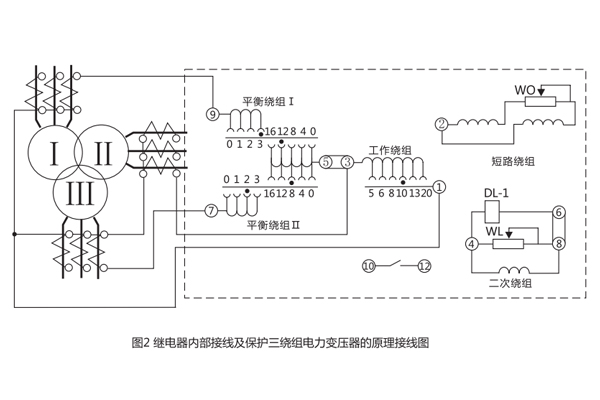

3.当继电器用于保护三绕组电力变压器时,应用两个平衡绕组,并将它们分别接在环流回路的两个臂上,这样就能平衡三个环流回路里不平衡电流的效应,当用于保护两绕组电力变压器时,只需应用一个平衡绕组。在不平衡电流较大的情况下,平衡绕组接入环流回路,当不平衡电流较小,或用于保护交流发电机时,平衡绕组可以接人工作回路,以扩大整定值的范围,平衡绕组的作用可以用两个电流互感器二次电流的比值所决定的平衡系数来表示,实际的平衡系数应用绕组接入的匝数计算,技图6的线路设I1、I2分别表示两个电流互感器的二次电流,且I1,大于I2 ,平衡绕组通常安在电流臂上。当工作回路的合成磁化力为零时,不平衡电流的效应便被全部消除,因而得出下列方程式:

4.继电器的起始动作安匝可借电位器W在不大的范围内调整。调整时应先松开紧固螺帽,然后用一字型螺刀调节电位器旋柄即可。

5.在继电器工作过程中,应注意不能改变能牌上指针的位。

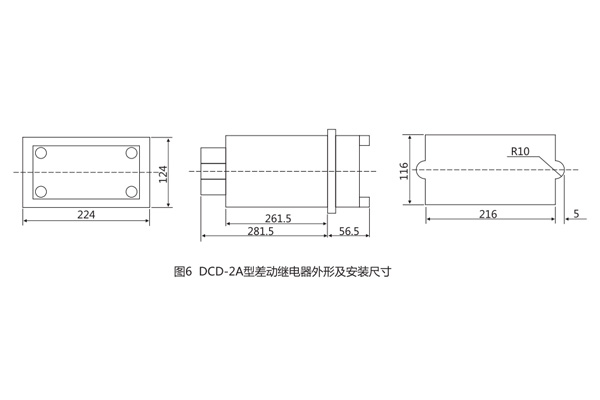

二、DCD-2A型差动继电器开孔尺寸
