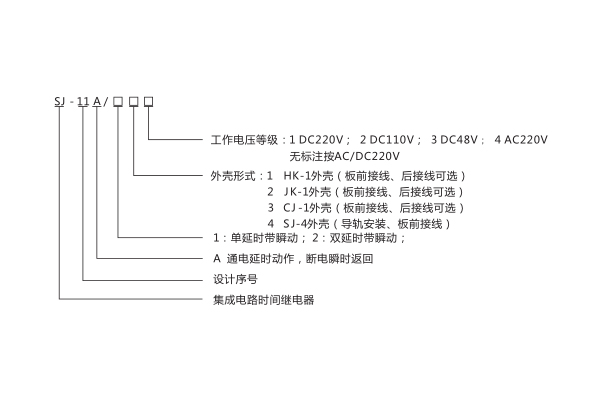

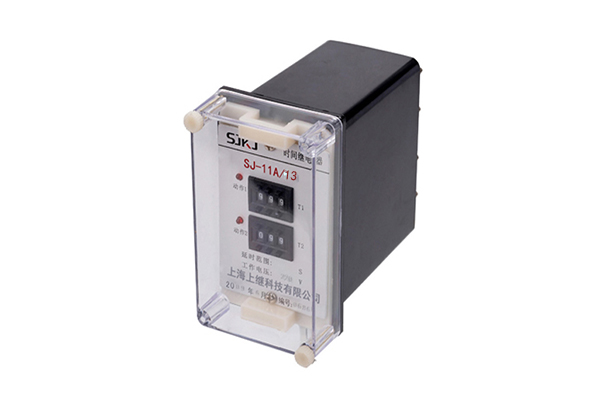

一、SJ-11A/13集成电路时间继电器型号命名及含义

二、SJ-11A/13集成电路时间继电器主要技术参数

1  延时范围和级差   延时范围： 0.02S-9.99S、 0.1S-99.9S、1M-999M，无标注按0.1S-99.9S供货。

2  延时整定误差  继电器20℃±5℃时，施加额定电压下，继电器延时整定误差（包含一致性）:整定值≤100S时，误差<+0.1s;>100S时，误差＜±0.1%。

3  返回时间  用切断电路的方法，使继电器断电，继电器触点返回至始位置的时间不大于20mS。

4  电源电压允许变动范围   电源电压允许变动范围为额定电压低0.8~1.1倍。

5  触点容量

继电器输出电路的触点能断开电压不大于250V，  时间常数为5±0.75mS的直流有感负荷电路为80W ； 电压不大于250V的交

流电路（功率因数COSΦ为0.4±0.1）为300VA。继电器可长期接通10A。

6  环境温度  -10℃~+50℃

7  介质强度 继电器各导电端子连在一起对为露的非常电金属部分或外壳之间,能承受2000V(有效值0,50Hz的交流电压，历时1 分钟试验而无绝缘击穿或飞弧现象。

8  绝缘电阻 继电器各导电端子连在一起对外露的飞带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于300MΩ。

9  电寿命继电器触点接于规定容量的电路负荷重，能可靠动作及返回，电寿命为105次。

10  机械寿命 继电器不接负荷能可靠动作及返回，其机械寿命为106次

11  功率消耗 在额定电压下，继电器功率消耗不大于5W。

12  抗干扰性能  继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》

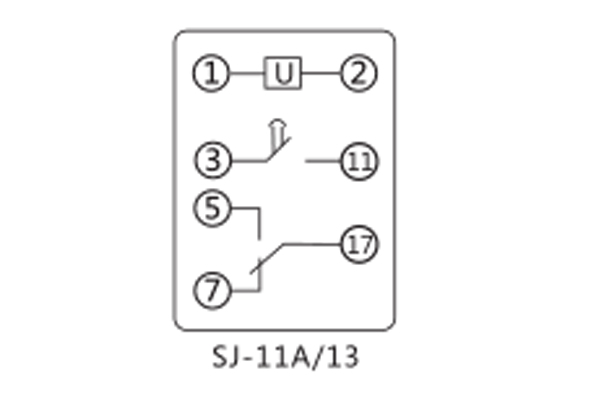

三、SJ-11A/13集成电路时间继电器接线图

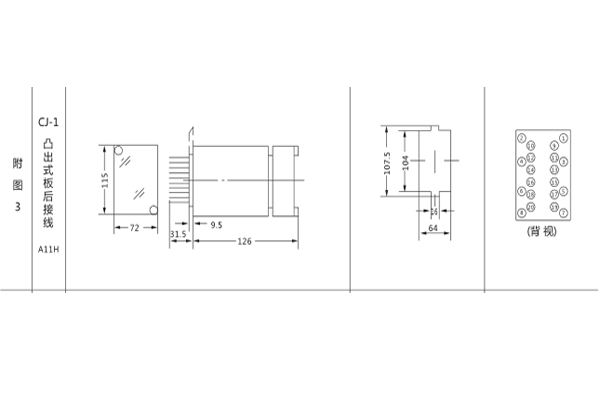

四、SJ-11A/13集成电路时间继电器外形尺寸及开孔尺寸

五、SJ-11A/13集成电路时间继电器工作原理

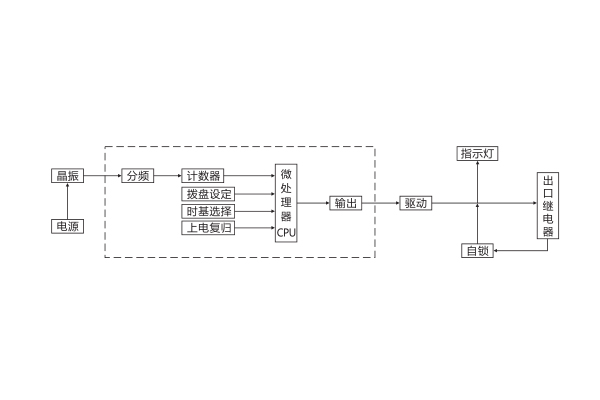

SJ-11A/13集成电路时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振， CUP复位，从零开始正向计数，同时读取拨盘设定值的时基常数；当计数值与设定值同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动；当电源消失，出口继电器则返回，工作原理如下图所示：
