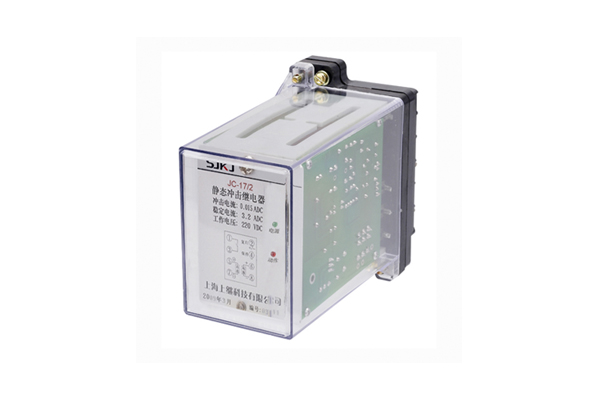

一、JC-17/2冲击继电器概述

JC-17/2冲击继电器(以下简称产品)用于电力系统直流操作的继电保护及控制回路中,作为集中信号的主要元件。

1.1主要特点

1.1.1产品具有手动复归与延时自动复归两种复归方式。

1.1.2在预告延时时间可内,动作电流为一个长信号与短信号重督时,只要长信号不返回,产品应可靠动作。

1.1.3产品内附延时预告信号的延时时间元件和报警定时时间元件,可省去外部的两只时间继电器。

1.1.4音响报警时,除手动复归音响外,产品可经定时回路自动解除音响。

1.1.5产品对白炽灯光字牌灯丝冷热态电阻的变化、电源纹波以及触点料动的影响均能有较强的抑制能力,保证产品正确动作。

1.1.6产品适用于不同的中央信号接线方式,不论产品接于电源的正端或负端,均无需设置跨线。

1.1.7产品具有很小的功耗,因此不需要外附电阻。

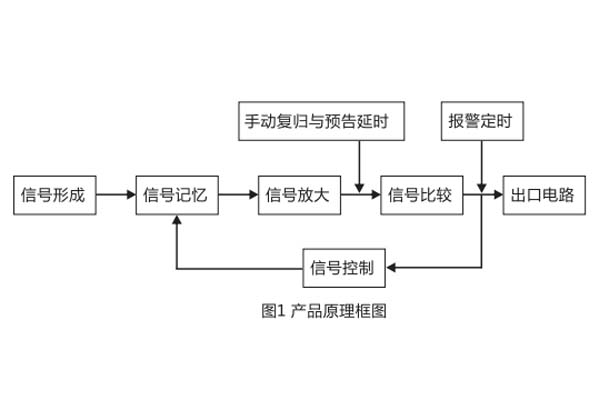

二、JC-17/2冲击继电器工作原理

三、JC-17/2冲击继电器检测线路图

3.1检査线路图

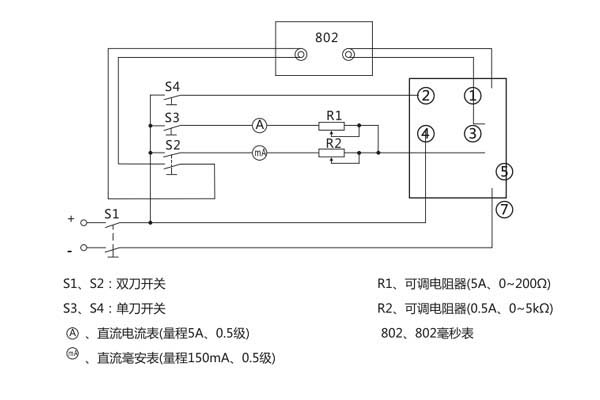

检査线路图见下图。

3.2动作值检査、手动复归检査

合S1、 S2 ,调R2使直流毫安表的读数为产品输入激励量标称值的80% ,接开S2 ,再合S2 ,产品应可靠动作。产品动作后合S4 ,产品应返回。反复测验五次。

3.3动作电流为一个长信号与短信号重量时检査

合S1、 S2、 S3调R1、 R2使直流电流表的读数、直流毫安表的读数为产品输入激励量标称值,拉开S2、 S3,再合S2,在预告延时时间内,合S3再拉开S3 ,产品应可靠动作。反复测验五次。

3.4**长期稳定电流检査

合S1、 S2、 S3调R1使直流电流表的读数为产品**长期稳定电流,调R2使直流毫安表的读数为产品的输入激励量标称值,拉开S2 ,再合S2 ,产品应能可靠动作。反复测试五次。

3.5预告延时时间、报警定时时间检査

合S1、 S2 ,调R2使直流毫安表的读数为产品输入激励量标称值,预告延时时间、报警定时时间分别整定**和最小调节范围,拉开S2 ,再合S2 ,分别测试预告延时时间、报警定时时间,各测验五次,以确定一致性误差。一致性误差应不大于10%。

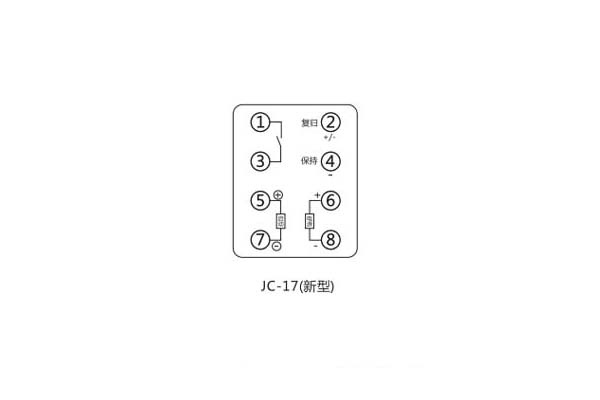

四、JC-17/2冲击继电器接线图
