一、DZZ-14组合中间继电器工作原理

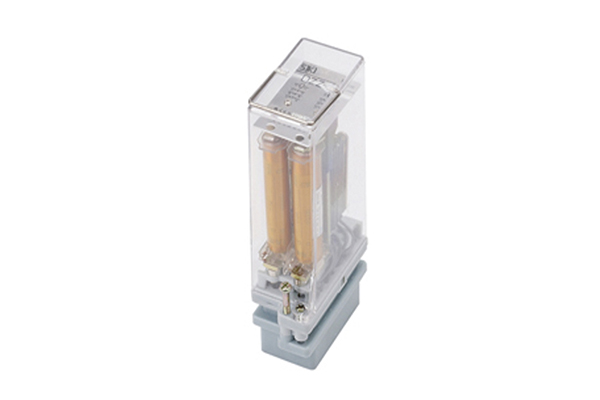

DZZ- 11~15为双中间继电器是在一个最小的外壳内装有二个独立的辅助继电器。每一独立的继电器由电压系统及接触系统二部分组成。当线圈通电时,通过铁芯产生磁场,吸合吸片帯动触点转换。 DZ-16~19为延时动作或延时返回单中间继电器。继电器外壳采用引进的Combilflex0出式模数化插入结构。

二、DZZ-14组合中间继电器技术数据及接线图

4.1动作值:<70%额定电压。

4.2返回值: >5%额定电压。

4.3动作时间

  DZZ-11~15其动合触点不大于30ms,动断触点不大于20ms。 DZZ-11~17延时返回时l间不小于0.8s。 DZZ-11延时返回时间不小于1.5s。 DZZ-19延时动作时间不大于0.06s。

4.4功耗:不大于1.6W。

4.5触点能力与RXMA1型相同。

4.6绝线耐压:50Hz、1min、2㎸。

4.7冲击电压: 5kV。

4.8该继电器能承受5-15Hz中等震级的地震波)中击。

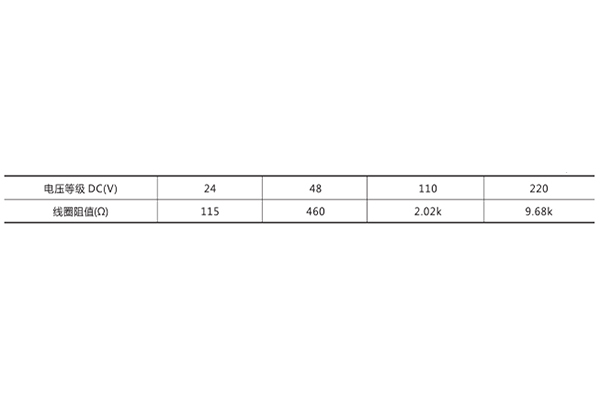

4.9额定电压及线圈阻值。

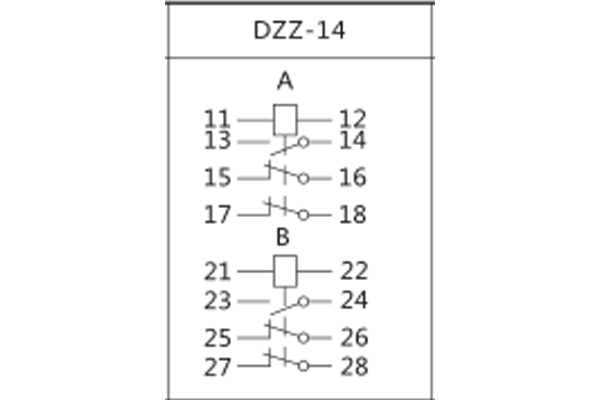

4.10继电器触点形式为

三、DZZ-14组合中间继电器特点

2.1体积小,对安装地位紧张有限的场合特别适用。

2.2该继电器对用户既提供工业级继电器的屏面经济性,还提供保护级继电器的质量,可靠性和中等(跳闸)容量的能力。

2.3该继电器可通过罩壳上的小孔拔动衔铁以试验触点动作情况。

2.4线圈激励为直流。
