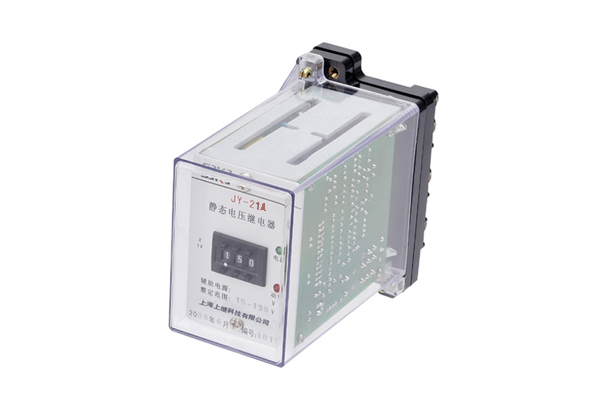

一、JY-21A电压继电器主要用途

JY-21A电压继电器用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代电磁型电压继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作。

JY系列静态电压继电器分为三个系列：JY-10、JY-20、JY-30，可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。 本继电器采用拨码开关整定电压值, 用倍率开关切换，改变整定值无需校验；整定范围宽，有利于用户压缩库存品种。

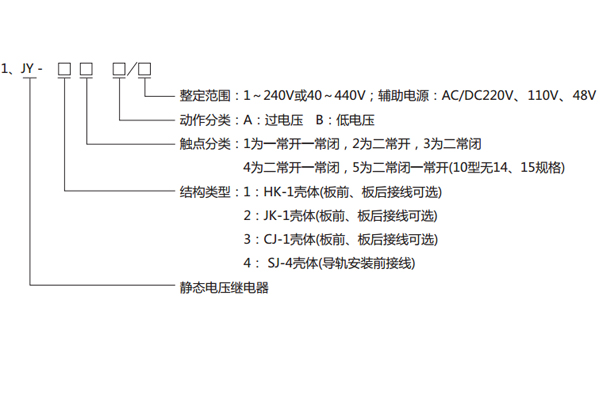

二、JY-21A电压继电器型号分类及其含义

三、JY-21A电压继电器主要技术要求

1、辅助电源：AC、DC、100~220V?

2、过载能力：交流回路允许长期接通1.2倍额定值。?

3、电压整定范围1~240V，40~440V，级差1V。?

4、功率消耗：?

a、交流回路功耗小于1VA(交流额定值100V时)?

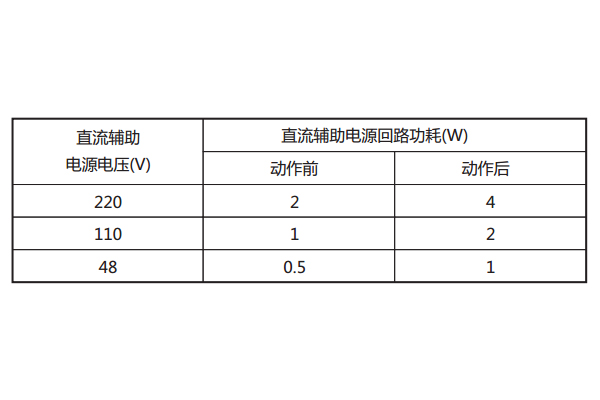

b、直流回路功耗：见下表

5、整定误差?

a、整定值在1V-440V范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。?

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。?

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。?

6、动作时间?

a、过电压继电器：1.2倍整定值的动作时间不大于25ms；2倍整定值的动作时间不大于20ms；?

b、低电压继电器：0.5倍整定值的动作时间不大于20m。?

7、返回系数?

a、过电压继电器返回系数为0.85~0.95；

b、低电压继电器返回系数为1.02~1.12；

8、返回时间：不大于27ms。

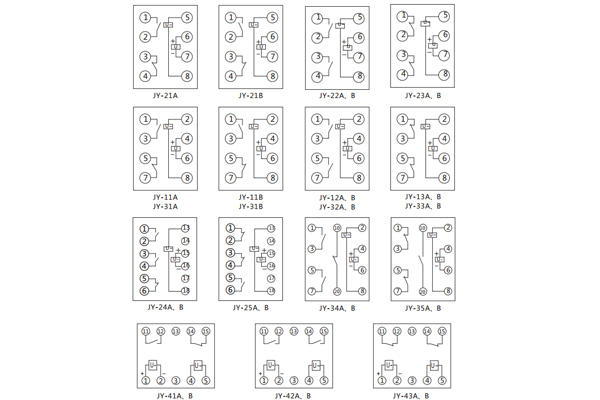

四、JY-21A电压继电器内部接线及外引接线图（正视图）

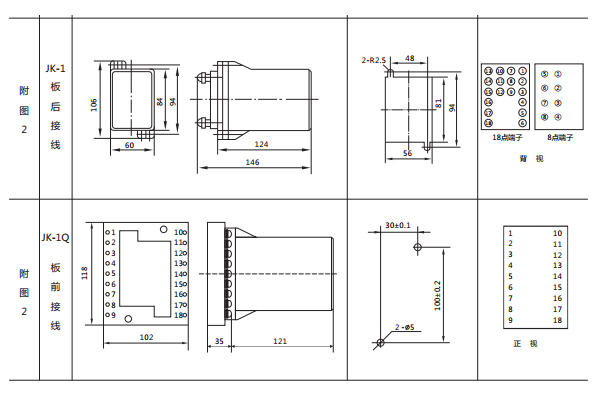

五、JY-21A电压继电器外形及开孔尺寸
