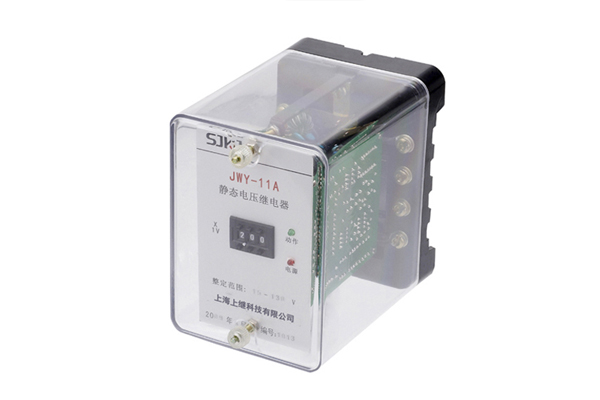

JWY-11A电压继电器工作原理及接线图-上海上继科技有限公司

一、JWY-11A电压继电器工作原理

1、继电器原理框图见图1

2、本继电器为静态型继电器，采用进口集成电路构成，被测量的交流电压U~经隔离变压器降压后得到与被测电压成正比的电压Ui，经 整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压 Ue 进行比较，若直流 电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器， 若直流电压Uo高于参考电压 Ue，电平检测器输出负信号，本继电器处于不动作状态。

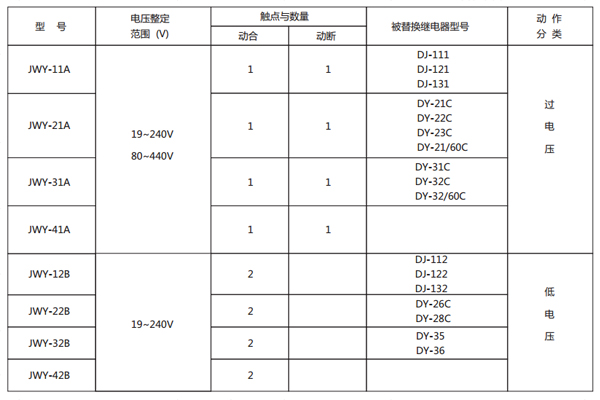

二、JWY-11A电压继电器型号与被替换老型号对照表

三、JWY-11A电压继电器内部接线及外引接线图（正视图）
