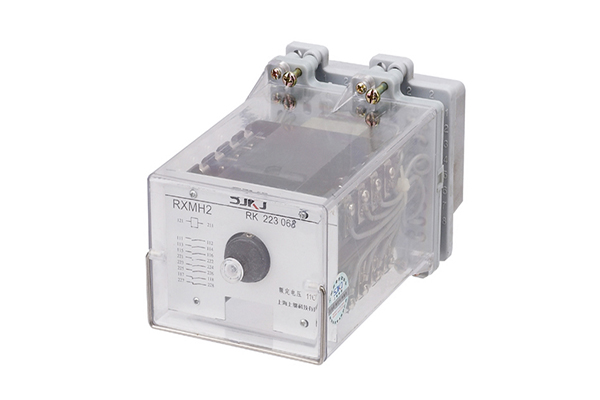

RXMH2型大容量中间继电器接线图及应用范围-上海上继科技有限公司

一、RXMH2型大容量中间继电器特点

1.1触点数量多达8付,断开容量大。

1.2线圈激励分直流和交流二种 。

二、RXMH2型大容量中间继电器技术数据

2.1动作电压: DC.<70%额定电压; AC.<85%额定电压。

2.2返回电压; DC.>5%额定电压; AC.>15%额定电压。

2.3动作时间:<55ms RK223 070规格<60ms,交流规格<65ms。

2.4线圈功耗: DC为5.5W; AC为9VA

2.5触点**断开容量: AC.≯250V，I≯10A(功率因数为0.4±0.1)为1000VA

                     DCV≯250; I≯5A, (L/R=40ms)为100W

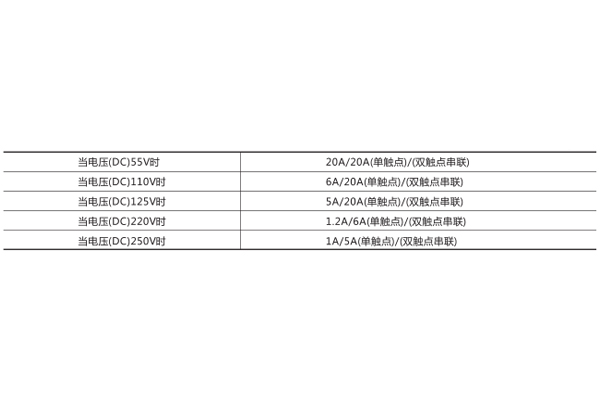

   如果增加触点断开容量可按表1内数据将触点串联

2.6绝缘耐压: 50Hz, 1min, 2kV。

2.7冲击电压: 5kV。

2.8能承受5-15Hz中等震级的地震波冲击。

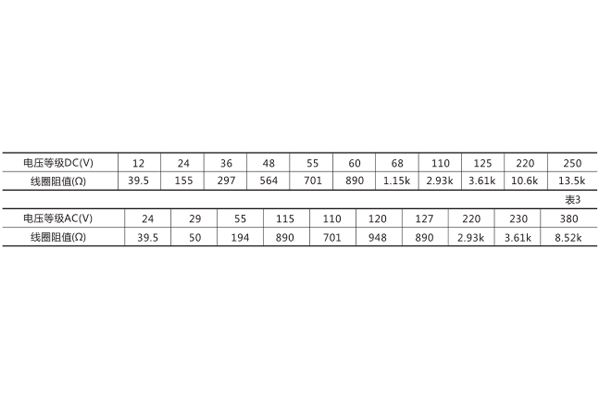

2.9额定电压及线圈阻值。

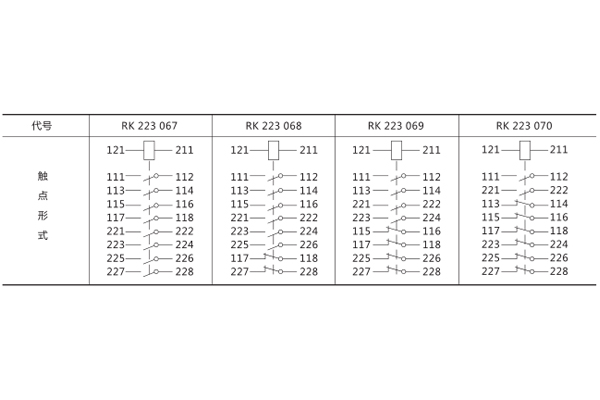

三、RXMH2型大容量中间继电器接线图

3.1触点规格
