一、RXMK1型大容量交流中间继电器特点

1.1体积小,触点断开容量大。

1.2线圈为交流激磁。

二、RXMK1型大容量交流中间继电器技术数据

2.1动作电压:<80%额定电压。

2.2返回电压: >15%额定电压。

2.3动作时间:≤20ms。

2.4线圈功率: 6VA。

2.5触点断开容量: ACV，250V,I:10A(功率因数为0.4)时,容量为1000VA。

                 DCV,250V,b5A(L/R=40MS)时,容量为100W。

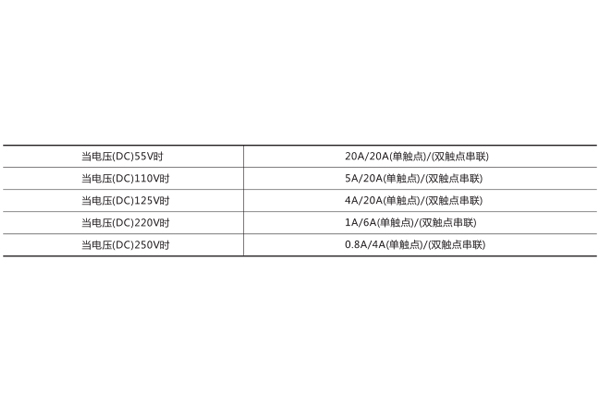

   如要增加触点断开容量可按表1内数据将触点串联。

2.6绝缘耐压: 50Hz, lmin, 2kV。

2.7冲击电压: 5kV。

2.8能承受5-15Hz中等震级的地震波冲击。

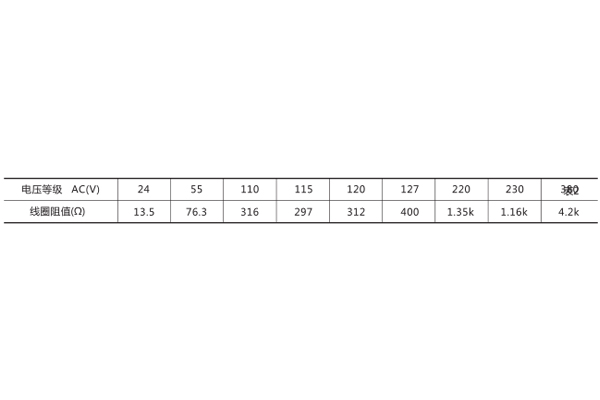

2.9额定电压及线圈阻值。

三、RXMK1型大容量交流中间继电器接线图

3.1触点规格
