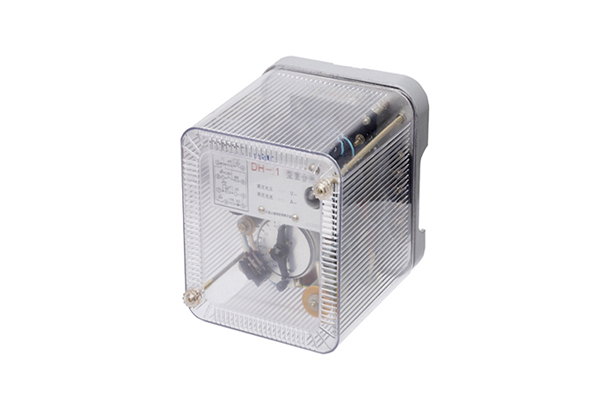

一、DH-1型重合闸继电器产品图片

DH-1型重合闸继电器用于输电线路上实现三相一次重合闸的控制回路中 。

二、DH-1型重合闸继电器安装尺寸

三、DH-1型重合闸继电器结构概述

该继电器由一台时间继电器（DS-112C型，作为时间元件JS），一台电码继电器（作为中间元件JZ），及电阻，电容元件组成。它们被固定在绝缘的安装板上，安装板又被固定在金属的底座上，装有金属的外壳，它通过螺杆被固定在底座上，在外壳与底座之间辅有隔尘垫，保证密封，在金属外壳上部镶有玻璃，从外面可以检查装置的动作情况。

继电器可以采用板前接线，也可以板后接线。

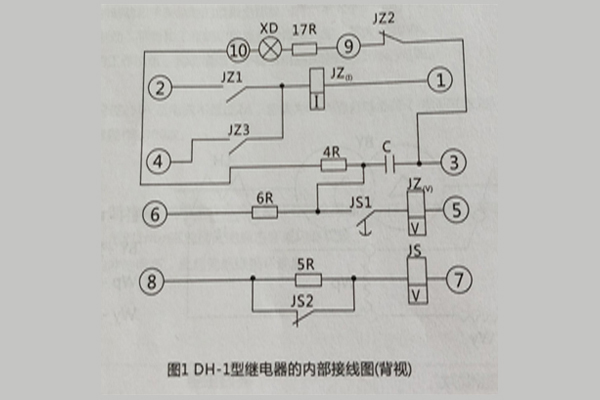

继电器内部接线图示图1
