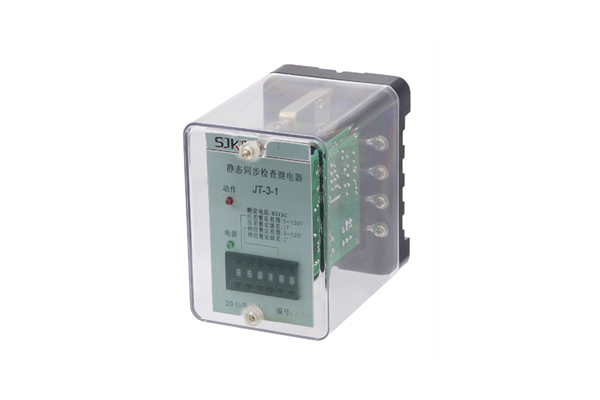

一、JT-3同步检查继电器工作原理

JT-3静态同步检査继电器为静态型瞬动继电器,工作原理:通过数字电路处理处一个相位差(或电压差)与设定值相比,达到同步检査目的。

二、JT-3同步检查继电器技术参数

1.整定范围

纯相位监测: 5°-175°

电压矢量检査型: 0V~99V

2. 触点容量  250VAC  COSCP=1.0   5A

合闸  250VDC   5A

分闸  250VDC T=5mS  50W

3. 触点寿命   电寿命不低于10万次;机械寿命不低于100万次。

4. 介质强度   继电器各导电端子连在一起,对外露非带电部分或外壳之间能承受2000V(有效值) 50Hz的交流电压历时1分钟

试验而绝缘击穿或飞弧现象。

5. 绝缘电阻  继电器各导电端子连在一起,对外露非带电部分或外壳之间,用开路电压为500V的、兆欧表测量其绝缘电阻不小于

300M0。

6. 工作环境   温度-10°C~+50°C,相对湿度不大于90% ,海拔高度不大于2000M。

三、JT-3同步检查继电器使用方法

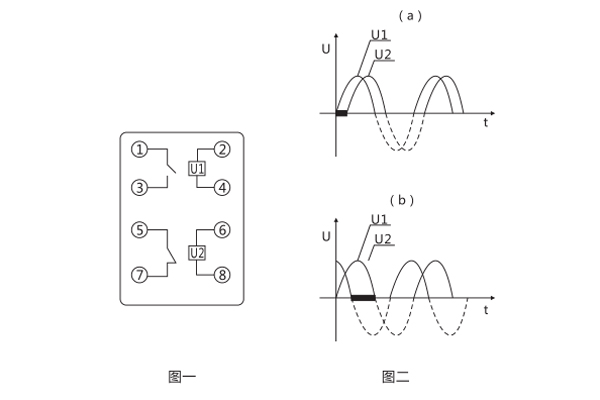

本继电器的输入电压的两个线( U1、 U2都是如此)不能随意颠倒次序。其原因先说明如下:

以图二(a)为准,则如U2两根线颠倒次序的话,曲线将图二( b)所示。按图二(a)接线测得为0角的话,则技国二( b)接线就是180°-(1)角了。所以用户现场接线时,**能找到公共端接在②、⑧脚。若是找不到公共端,则在现场试验时,先可任意接好,测试继电器是否能正常动作,若是不能正常动作,将U2的两根线交换位置即可。

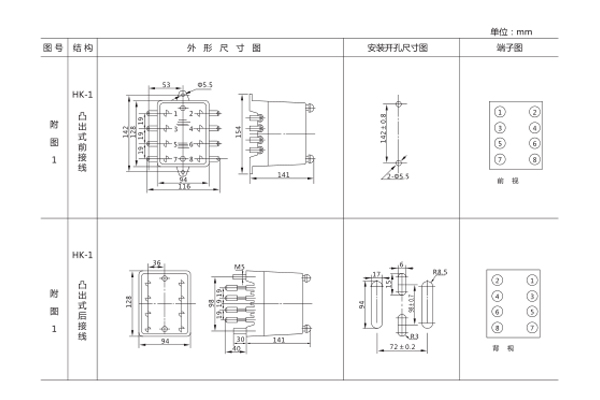

四、JT-3同步检查继电器开孔尺寸
