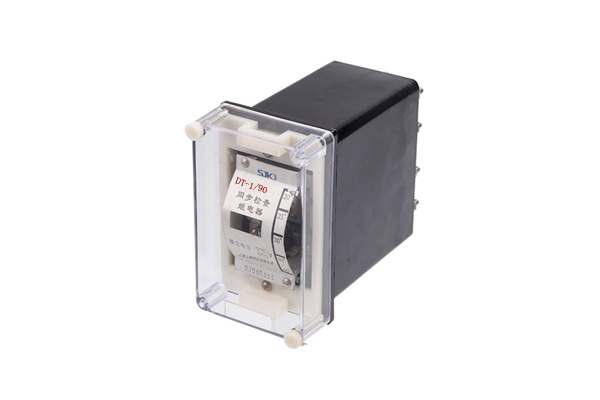

DT-1/90同步继电器主要性能及技术要求-上海上继科技有限公司

一、DT-1/90同步继电器主要性能

DT-1/90同步检查继电器用于两端供电线路的自动重合闸线路中,以检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

两个交流电压（或电流）分别加于电压（流）互感器T1、T2的一次绕组上，因其二次绕组反极性连接，当加在一次绕组上的两电压（或电流）同相时，在互感器二次所产生的电势相抵消，二次输出电压等于零。（不平衡电压不超过0.5V），比较器处于原始状态（“–”端电位低于“＋”端电位，并输出高电平），执行元件K不动作，当一次绕组上所加的两电压（或电流）不同相时，在互感器二次所产生的电势就不能互相抵消，而产生电压差，当电压差值大于一定值（正端电压）时，比较器翻转，输出低电平，执行元件K动作。

二、DT-1/90同步继电器技术要求

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作。

1.返回系数:不小于0.8。

2.整定刻度误差:不大于±7.5%。

3.动作值 一致性:不大于6%。

4.功率消耗:不大于3VA。

5.介质强度:导电部分对于外壳的绝缘耐受2000V,50Hz交流电,历时1min。

6.触点容量:当电压为220V,电流为2A时,在具有电感性负荷的直流电路中(时间常数为5±0.75ms),触点的断开功率为50W,在交流电路中触点的断开功率为250VA。

三、DT-1/90同步继电器接线图

四、DT-1/90同步继电器开孔尺寸
