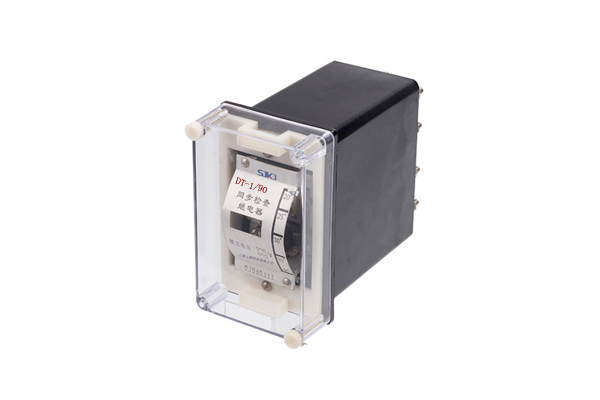

DT-1/90同步继电器工作原理及使用方法-上海上继科技有限公司

一、DT-1/90同步继电器工作原理

DT-1/90同步检查继电器用于两端供电线路的自动重合闸线路中,以检査线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

两个交流电压（或电流）分别加于电压（流）互感器T1、T2的一次绕组上，因其二次绕组反极性连接，当加在一次绕组上的两电压（或电流）同相时，在互感器二次所产生的电势相抵消，二次输出电压等于零。（不平衡电压不超过0.5V），比较器处于原始状态（“–”端电位低于“＋”端电位，并输出高电平），执行元件K不动作，当一次绕组上所加的两电压（或电流）不同相时，在互感器二次所产生的电势就不能互相抵消，而产生电压差，当电压差值大于一定值（正端电压）时，比较器翻转，输出低电平，执行元件K动作。

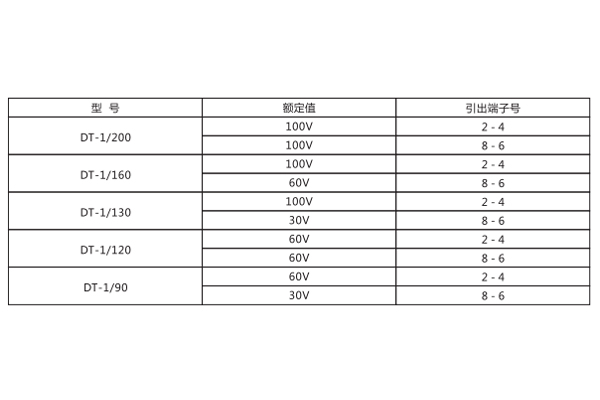

二、DT-1/90同步继电器额定值

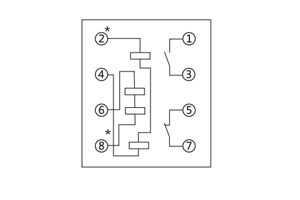

三、DT-1/90同步继电器使用方法

四、DT-1/90同步继电器开孔尺寸

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO9001国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
