一、JCH-3静态重合闸继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置，电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体，致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海，全国各地设有办事机构。

上海上继领域非常广，如：时间继电器、中间继电器、电流继电器、电压继电器、信号继电器、闪光继电器、冲击继电器、同步继电器、接地继电器、双位置继电器、差动继电器、重合闸继电器、绝缘监视及其它继电器等。今天主要讲解时间继电器中的一种JCH-3静态重合闸继电器。

二、JCH-3静态重合闸继电器检验方法说明

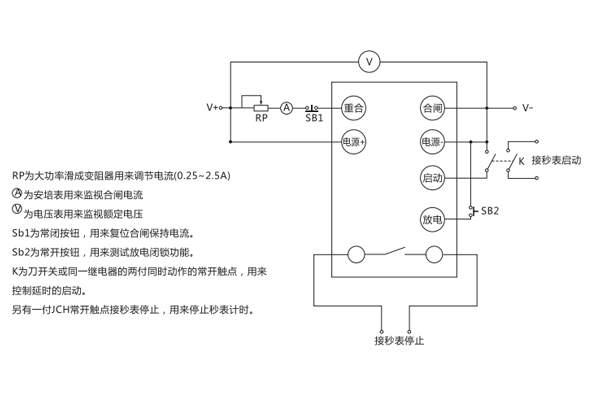

现场若只有一组直流电源,一个秒表(可空接点启动,空接点停止) ,则测试接线如下图:

测试步骤：

1、如图接线,若SB1没有可直接接到重合端子上。(复位时拆掉该端子接线即可)若设有SB2 ,则可以不接,在测试放电闭缩时用一短接线将其短接即可。

2、调节V+、 V-使电压表指示为重合闸继电器额定电压值。

3、先将RP调到**,短接重合、合闸端子,再调节RP使安培表的读数为用户需要的合闸电流值(0.25~2.5A)。

4、去掉重合和合闻之间的短接线。

5、充电灯完以后,合上开关K,秒表启动计时,时间到,重合闸常开触点停止秒表计时,秒表的读数为重合闸的延时时间,安培表读数为重合闸保持电流。

6、按下SB1断开合闻保持电流,打开开关K,同时用手表开始计时,从K打开到充电灯克的这段时间为重合闸充电时间。

7、按下SB2,充电灯灭,重合闸不能重合;放开SB2同时开始手表计时,从SB2放开到充电灯亮的这段时间应符合重合闸充电时间的要求。

8、若合闸电流不准,则可在重合闸合闸保持的状态下,调节RP使合闸电流为用户要求的值,然后再断开保持(按SB1) ,待充电灯高后,再次重合,看能否保持,若能保持说明合闸电流符合要求。

注意:在整个测试过程中V+、 V-不断电。

三、JCH-3静态重合闸继电器结构及工作原理

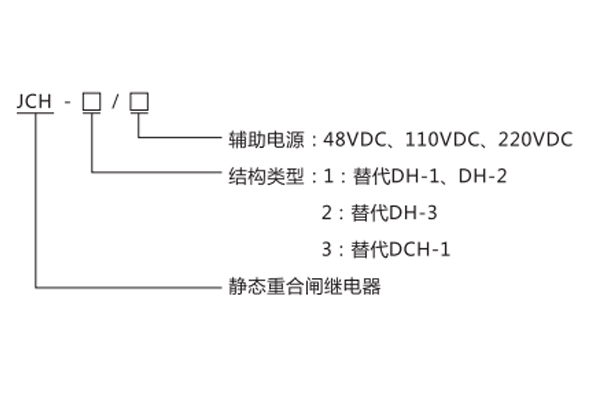

1、型号命名的含义

2、工作原理

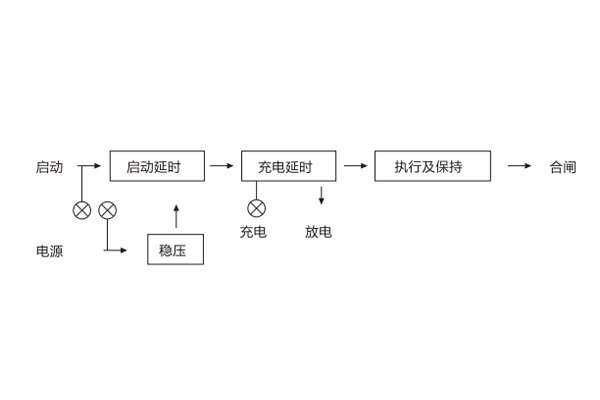

继电器由稳压、延时、计数、执行及保持部分组成(见图1)。装有三只发光二极管,监视电源、充电和启动是否完好,正常时二只发光二极管亮,启动发光二极管不亮。当加入电源或自动重合闸后经15-25s充电延时部分充好电,准备好工作。一旦断路器故障跳闸,启动回路有信号输入,经整定延时后,有信号输出,因充电延时部分已充好电,所以执行部分工作,即发出合闸脉冲并自保持,直到断路器合闸后,合闸回路的断路器辅助触点断开,解除自保持。在此过程中,延时部分复位清零。如为瞬时性故障,经15-25s后充电延时部分再次充好电,准备好下一次动作,如为永久性故障,自动重合闸后,保护装置将断路器再次跳闸,启动回路又有信号输入, 但由于充电延时部分还未充好电,执行及保持部分不工作,只要启动信号存在,充电延时部分就一直处于放电状态,充不上电,保证可靠不重合第二次。如要闭锁合闸 ,例如手动分闸或低周减载动作,接通放电回路,这时充电延时回路和启动延时回路被闭锁,就能可靠闭锁重合闸不工作。

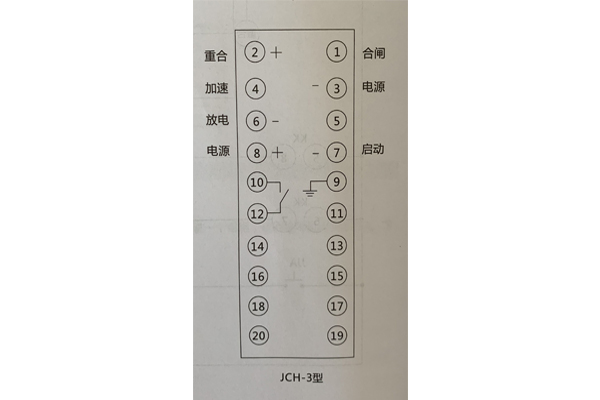

3、本继电器外引脚功能（图三）
