ZJJ-1B型直流绝缘监视继电器技术参数及主要性能-上海上继科技有限公司

一、ZJJ-1B型直流绝缘监视继电器技术参数

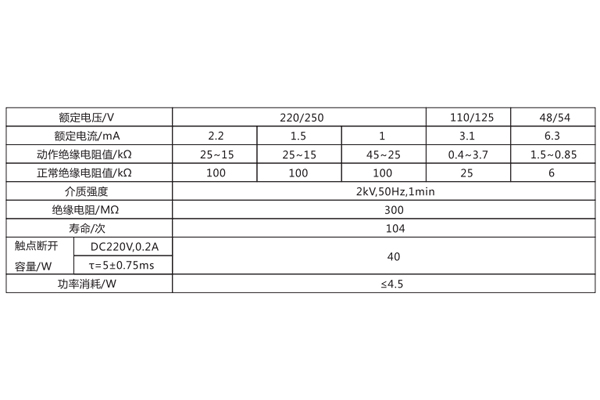

1、技术数据见表

2、如有特殊要求,继电器可满足以下数据

A、返回系数不小于0.8;

b、触点断开容量为DC250V/1A/100W;

c、触点**接通电流为5A;

d、功率消耗不大于3W。

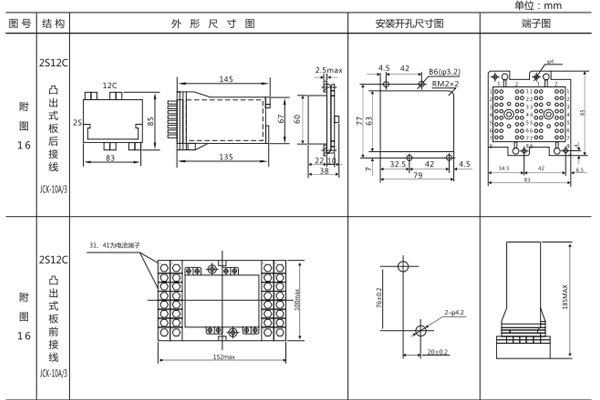

二、ZJJ-1B型直流绝缘监视继电器安装尺寸

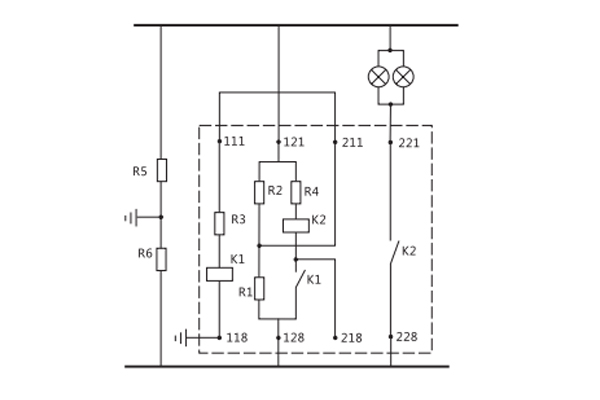

三、ZJJ-1B型直流绝缘监视继电器工作原理

R1 ,R2( R1=R2 )绝为桥臂平衡电阻, R5 ,R6系直流母线对地绝缘电阻,灵敏元件K1跨接在地和平衡电阻之间。正常时,电桥平衡,灵敏元件绕组无电流通过。在一侧绝线电阻下降时,便有一不平衡电流通过灵敏元件绕组,当不平衡电流达到一定值时动作,再由K1触点接通K2绕组,随即继电器发出报警信号。
