JSS-11A时间继电器使用方法及开孔尺寸-上海上继科技有限公司

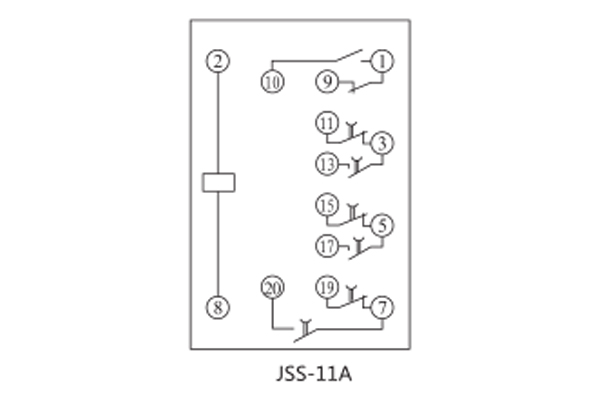

一、JSS-11A时间继电器接线图

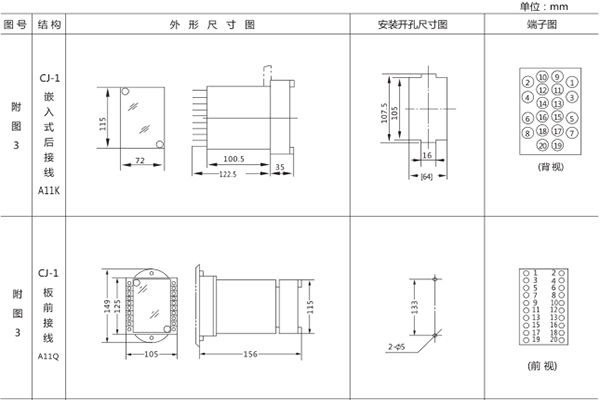

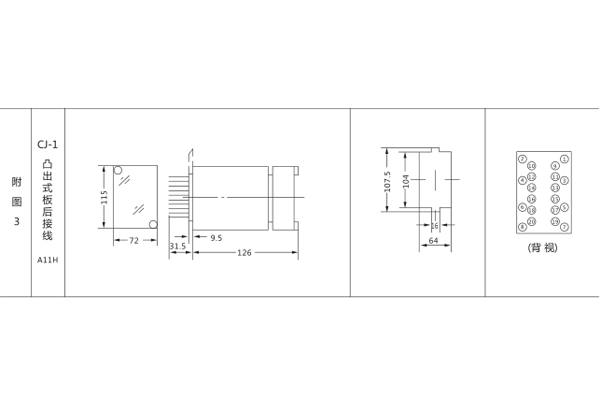

二、 JSS-11A时间继电器外形尺寸及安装开孔尺寸

三、JSS-11A时间继电器使用方法

1.动作时间整定同由独立的两组三位8421码拔盘开关和一位DIP五档小开关相互配合而成, 其整定公式为:t= kT(s)(其中k为 DIP五档小开关的整定系数, T为拔盘开关的整定数字)。例如:k为

0.01,T为357 ,则整定时间为0.01x357=3.57(s)。

2.由于本产品延时精确,最小延时整定值为20ms,因而希望控制本产品输入激励量的触点无抖动,如使用于输入激励量有抖动的场合, 用户须提出特殊订货要求。
