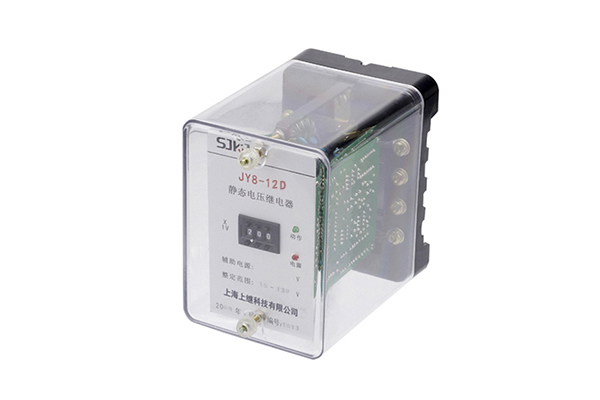

JY8-12D电压继电器开孔尺寸及接线图-上海上继科技有限公司

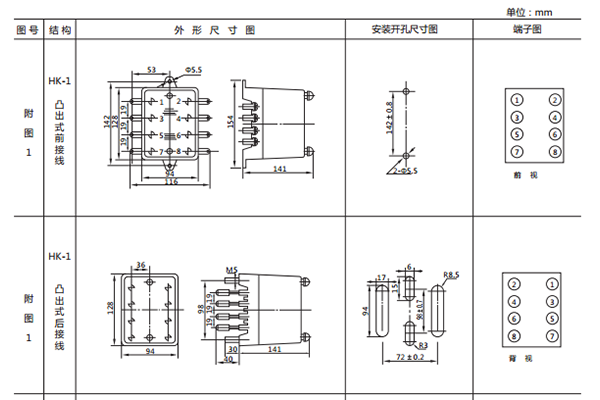

一、JY8-12D电压继电器外形及开孔尺寸

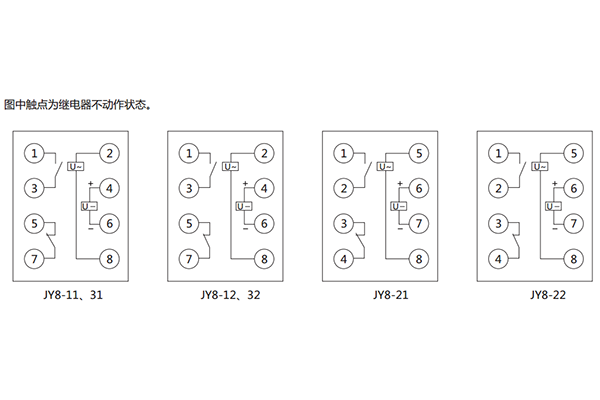

二、JY8-12D电压继电器接线内部图及外引接线图

三、JY8-12D电压继电器主要技术参数

电压整定范围

a) A: 1V ～140V（需辅助直流电源）；

b) B: 15V～130V ；

c) C: 80V～240V ；

d) D: 180V～440V 。

2.额定辅助直流电压: 48V、110V、220V。

3.功率消耗

a)交流回路功耗：在**整定电压值时，继电器的功耗不大于2.5VA；

b)直流回路功耗：在额定辅助直流电压下，继电器功率不大于4W。

4.直流辅助电压允许变化范围：0.8-1.1倍额定值。

5.动作时间

a)过电压继电器：从0.8倍整定值升至1.2倍整定值时动作时间不大于25ms。

b)低电压继电器：从2倍整定值降至0.8倍整定值时动作时间不大于25ms。

6.返回时间

a)过电压继电器：从1.2倍整定值降至0.8倍整定值时，返回时间不大于25ms。

b)低电压继电器：从0.8倍整定值升至2倍整定值时，返回时间不大于25ms。

7.返回系数:

a)过电压继电器返回系数不小于0.9。

b)低电压继电器返回系数不大于1.1。

8.整定误差：在基准条件下，电压整定误差不大于5%。

9.触点性能： 继电器触点在电压不大于250V，电流不大于2A的直流有感负荷（时间常数为5ms±0.75ms）电路中，断开容量为50W，在电压不大于 250V，电流不大于1A的交流电路中（功率因数为0.4±0.1）断开容量为250VA。

10.绝缘电阻 继电器各电路对外露的非带电金属部分及无电气联系的各回路之间的绝缘电阻应不小于300MΩ。

11.介质强度 继电器各电路对外露的非金属部分之间，以及线圈电路对触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min 试验，应无绝缘击穿或闪络现象。

12.工作条件

a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏金属的气体及 导电介质，不允许充满水蒸汽及有严重的霉菌 存在；

b) 使用地点不允许有较强的振动和冲击；

c) 使用地点应具有防御雨、雪、风、沙的设备；

d) 使用地点不允许超过1.5mT的外磁感应强度。

13.电气抗干扰继电器应符合GB7261和GB6261《静态型继电器及保护装置的电气抗干扰试验》。
