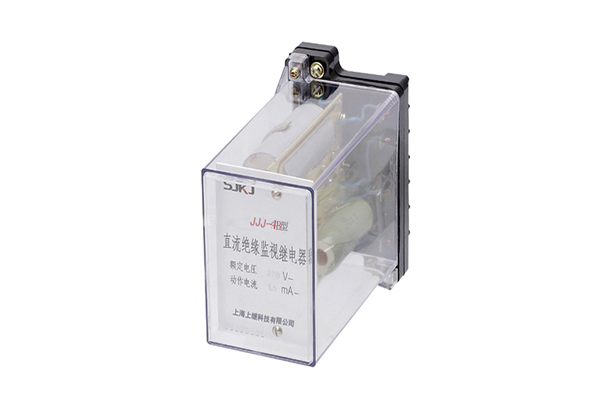

JJJ-4B静态直流绝缘监视继电器技术条件及主要性能-上海上继科技有限公司

一、JJJ-4B静态直流绝缘监视继电器工作原理

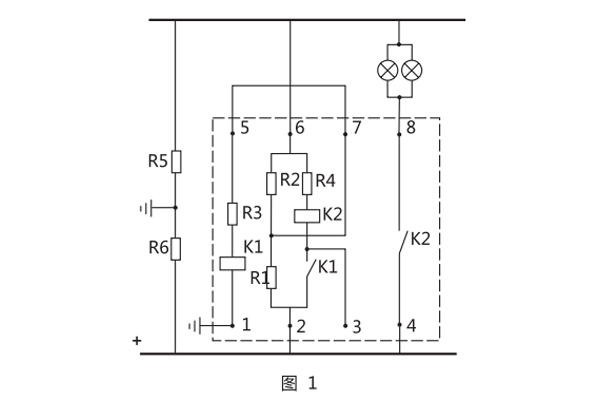

R1、 R2 (R1=R2)为桥臂平衡电阻,R5、R6为直流母线对地绝缘电阻,灵敏元件K1跨接在地和平衡电阻之间。正常工作时,电桥平衡,灵敏元件上无电流通过。在一侧绝缘电阻下降时,便有一不平衡电流通过灵敏元件,当不平衡电流达到一定值时便侧绝缘电阻下降时,便有一不平衡电流通过灵敏元件,当不平衡电流达到一定值时便动作,再由继电器出口触点接通报警信号发信号如图所示。

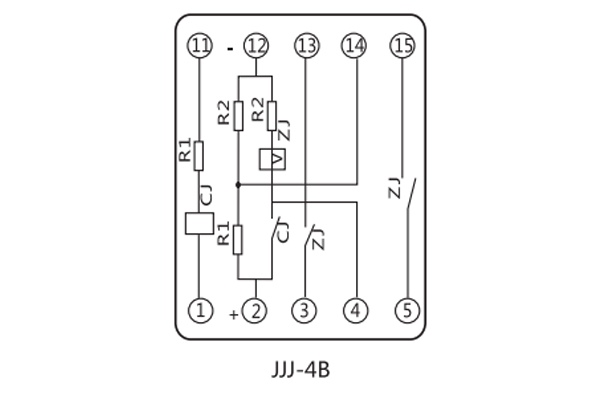

二、JJJ-4B静态直流绝缘监视继电器技术参数及接线图

电流和直流电压: (220V、1.5mA)；(110V、3.1mA) ; (48V、6.3mA)。

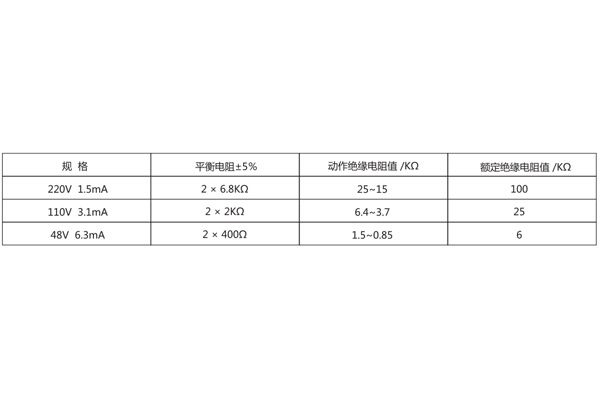

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表值时,继电器应可靠动作并有相应的动作指示。

功率消耗：在直流220V额定电压下继电器动作后的功率消耗不大于5W。

热稳定性(过载能力)：继电器可长期承受110%额定电压。

工作寿命：产品可靠工作寿命为104。

介质强度：在基准条件下,产品各导电部分连在一起,对外露非带电金属部分及外壳之间,能承受交流有效值2000V/50HZ的试验电压历时1分钟,无绝缘击穿或闪络现象。

触点性能：在电压不超过250V,电流不超过2A,时间常数为5±0.75ms的直流有感负荷电路中产品输出的断开容量为50W。在电压不大于250V,电流不大于1A的交流电路中功率因数为0.4±0.1)断开容量为250VA。

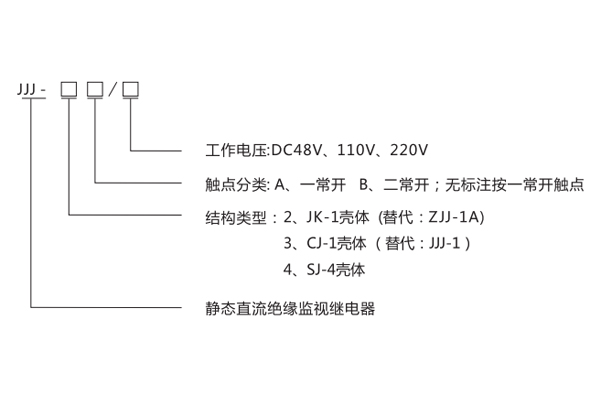

三、JJJ-4B静态直流绝缘监视继电器产品型号分类及含义
