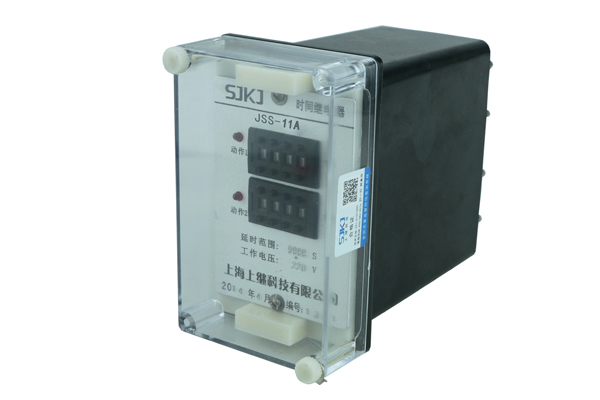

JSS-11A时间继电器说明书及主要性能-上海上继科技有限公司

一、JSS-11A时间继电器用途

JSS-11A时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

二、JSS-11A时间继电器产品型号

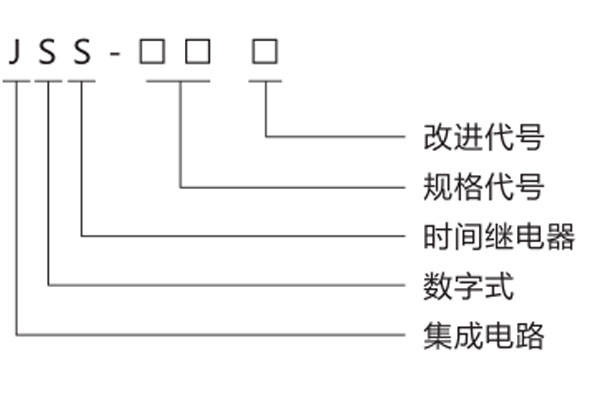

1. 型号含义

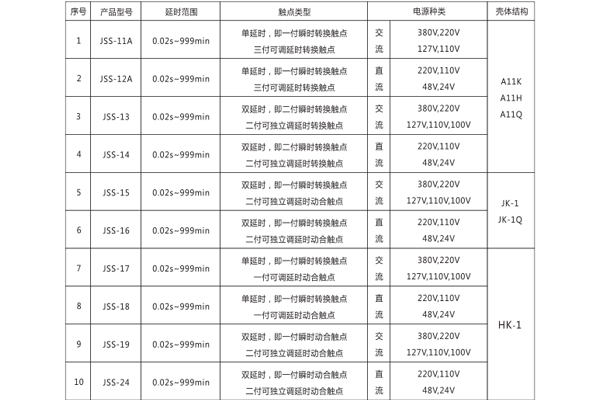

2.产品型号及分类规格对照表

三、JSS-11A时间继电器工作原理

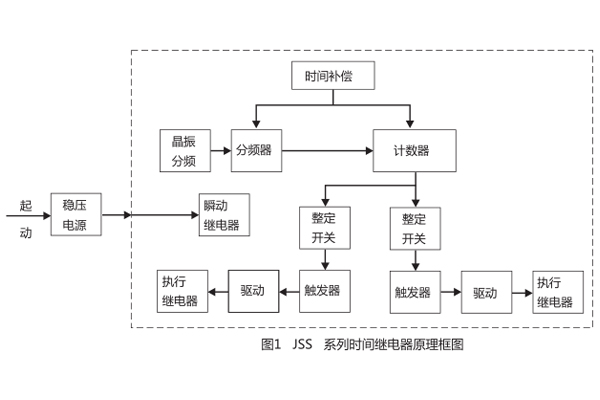

继电器原理框图见图1 。

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振、荡器产生。

继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

四、JSS-11A时间继电器使用方法

1.动作时间整定同由独立的两组三位8421码拔盘开关和一位DIP五档小开关相互配合而成, 其整定公式为:t= kT(s)(其中k为 DIP五档小开关的整定系数, T为拔盘开关的整定数字)。例如:k为

0.01,T为357 ,则整定时间为0.01x357=3.57(s)。

2.由于本产品延时精确,最小延时整定值为20ms,因而希望控制本产品输入激励量的触点无抖动,如使用于输入激励量有抖动的场合, 用户须提出特殊订货要求。
