JY-DA/2电压继电器接线图及工作原理-上海上继科技有限公司

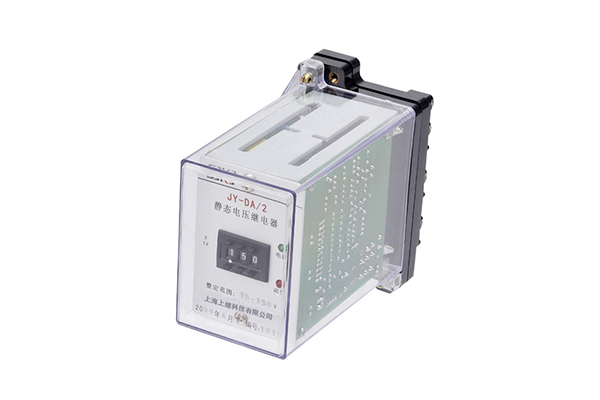

一、JY-DA/2电压继电器概述

JY-DA/2直流电压继电器用于直流继电保护装置中，监视直流电压，作为过电压保护或欠电压闭锁启动元件， 本继电器为集成电路型，采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高等优点。

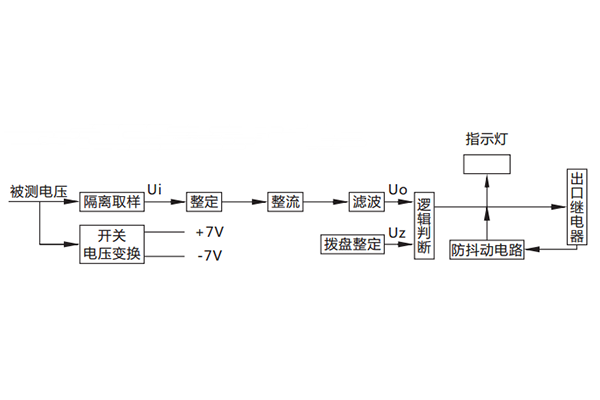

二、JY-DA/2电压继电器工作原理

被测电压经过电阻分压取样，得到与被测电压成比例的取样电压Ui，Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回将Uo 与门坎电压Uz进行比较。对欠电压继电器，若Uo＞Uz，则出口继电器不动作；若Uo＜Uz，则出口继电器动作。对过电压继电器，若 Uo＜Uz，则出口继电器不动作；若Uo＞Uz，则出口继电器动作。

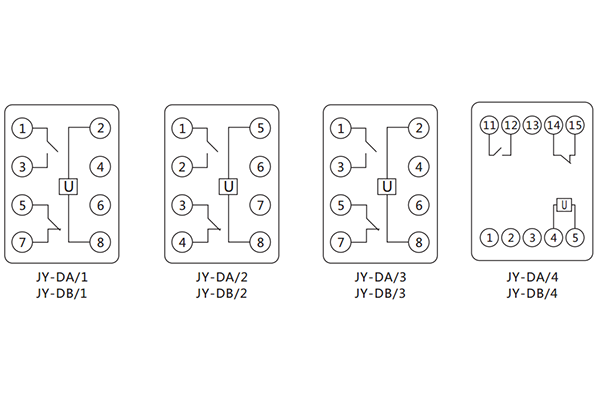

三、JY-DA/2电压继电器内部接线图及外引接线图（正视图）

四、JY-DA/2电压继电器主要技术参数

电压整定范围：60V~300V。

功耗：小于3W（出口继电器动作后）。

动作时间：欠电压继电器：0.5倍整定值的动作时间不大于20mS。

过电压继电器：1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。

返回系数：欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.97~0.94。

整定误差：额定值在10V至**值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%。

触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，继电器触点可长期接通5A。

电寿命：不低于105次。

机械寿命：不低于106次。

介质强度：继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件：温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

抗干扰性能：继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

五、JY-DA/2电压继电器整定方法和使用

本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。列如：三位数字是220，即为220V。
