JY-ZA直流高低值电压继电器接线图及技术条件-上海上继科技有限公司

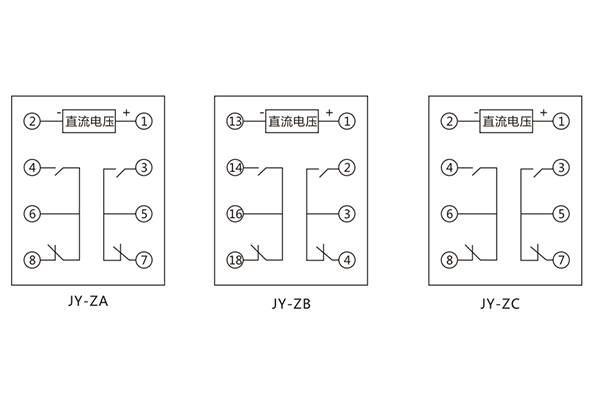

一、JY-ZA直流高低值电压继电器内部接线及外引接线图

二、JY-ZA直流高低值电压继电器技术条件

a)大气压力80kpa-160kpa;

b)环境温度-10°C- +50°C;

c)空气相对湿度不高于90% (月平均**温度20°C) ;

d)使用地方不允许有较强的外磁感应强度;

e)使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体;

f)使用地方不允许有爆炸危险及充满尘埃与破坏金属和绝缘的席蚀性气体;

g)使用地方不允许有较严重的霉菌存在;

i)使用地方不允许有较强的振动与冲击;

绝线电阻：继电器外壳与各端子间,以及电气上无联系的各电路之间的绝缘电阻不小于300M0。

介质强度：继电器外壳与各端子间以及电气上无联系的各电路之间的绝缘强度,应能承受2kV, 50Hz交流电压,历时1min无闪络与击穿

现象。同组接点间应能承受1kV,50Hz交流电压,历时1min无闪络与击穿现象。

抗干扰性能：符合GB7261和GB6261 «静态继电器及保护装置的电气干流试验» 。

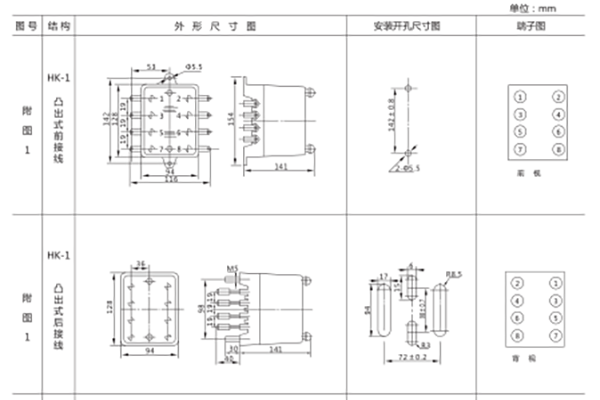

三、JY-ZA直流高低值电压继电器外形及开孔尺寸
