一、BG-11B功率继电器使用方法

BG-11B功率继电器(以下简称继电器)应用于电力系统方向保护接线中,作为功率方向元件， BG-11B是具有双方向触点的功率元件, 用于平行线路横联差动保护中。

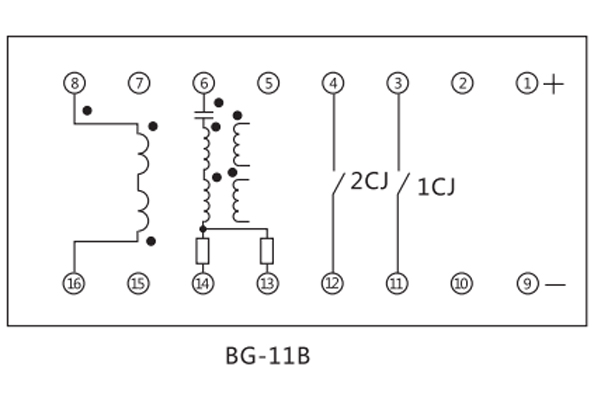

二、BG-11B功率继电器接线图

三、BG-11B功率继电器产品价格

公司一贯以“合理的价格，高质量的产品，准时的交货期，良好的信誉服务”为基本准则。本公司期待成为你忠实的朋友和合作伙伴，共创互惠双赢的未来！更多价格详细内容请来电咨询：021-57233089，如有任何疑问可以在线联系公司客服。

四、BG-11B功率继电器技术参数

·额定数据:交流额定电压为100V;交流额定频率为50Hz;交流额定电流为lA、5A;直流额定电压为48V、110V、220V。

·继电器**灵敏角: BG-11B为-45°或-30°;在额定值下,误差不大于±5°。

·动作值:在**灵敏角及额定电流下,继电器的最小动作电压不大于2V。

·动作时间:在**灵敏角和4倍动作功率(电流额定电压为4V)时,不大于30ms。

·功率消耗:交流电压回路不大于4VA;交流电流回路不大于1VA;直流不大于6W。
