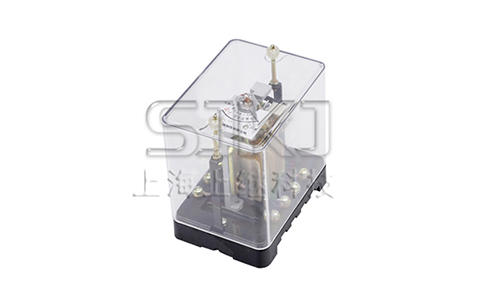

DL-11型电流继电器-上海上继科技有限公司

DL-11型电流继电器，用于电力系统中的电机、变压器及输电线路二次回路的继电保护接线中，作为过负荷或短路保护的测量启动元件。

继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，使继电器整定范围变化一倍。

继电器的刻度值整定轮上的数字（与“▲”相对应的）与铭牌上所示电流值（分串、并联）的乘积来表示。转动整定轮，以改变游丝的反作用力矩，从中可以改变继电器的动作值。

继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开，当电流降到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。继电器有一对动合触点，一对动断触点。

继电器有A11K、A11P、A11H、A11Q四种结构。

继电器使用时，卸下外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁极、游丝各圈相碰等；为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁极方向转动，然后放开，可动系统应当转回到原来位置直到止挡。然后进行必要的调整和整定。
