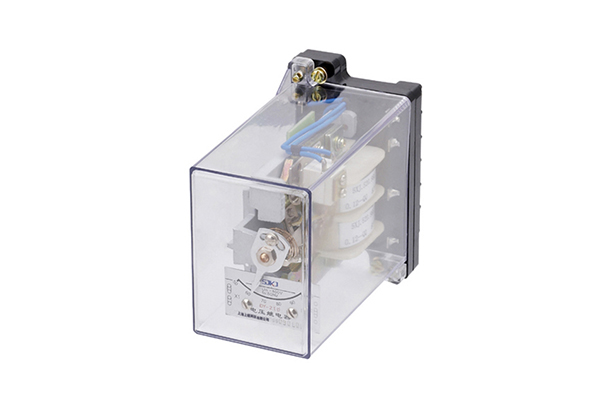

DY-21D电压继电器应用范围及产品图片-上海上继科技有限公司

一、DY-21D电压继电器应用范围

DY-21D电压继电器用于发电机、变压器及输电线的电压升高(过电压保护)或电压降低(低电压闭锁)的继电保护线路中。

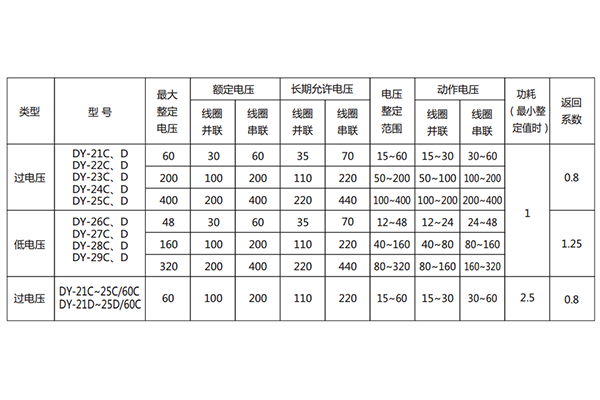

二、DY-21D电压继电器主要技术参数

●动作时间：过电压继电器在1.2倍整定值时，动作时间不大于0.12s；低电压继电器在0.5倍整定值时，动作时间不大于0.15s；

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为 50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试 验而无绝缘击穿或闪络现象。

●触点形式：l动合、1动断、1动合1动断、2动合、2动断

三、DY-21D电压继电器的触点性能

a. 触点断开容量：在直流有感（τ= 5ms）回路，U≤250V，I≤2A，为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为250VA。

b. 电寿命：5×10次。

c. 机械寿命为10次。

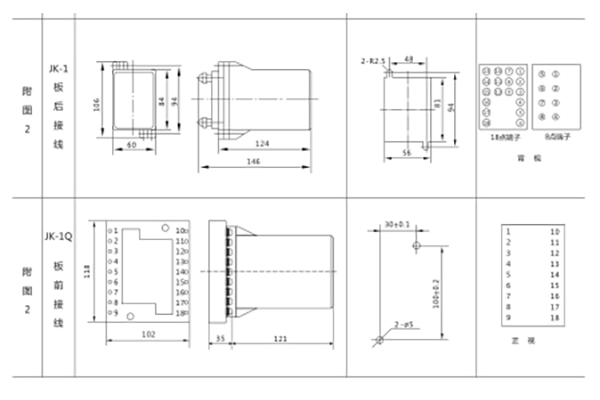

四、DY-21D电压继电器外形尺寸及开孔尺寸
