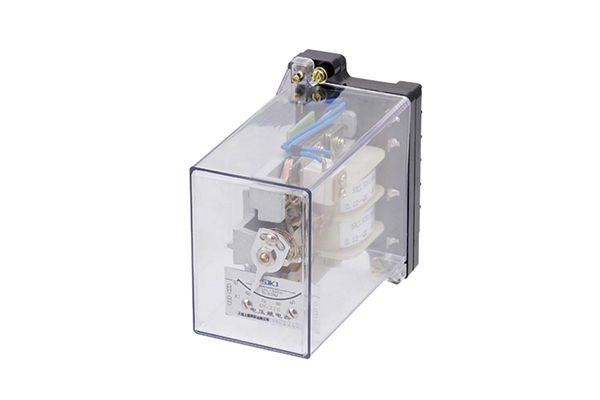

一、DY-22D电压继电器说明书

DY-22D电压继电器用于发电机、变压器及输电线的电压升高(过电压保护)或电压降低(低电压闭锁)的继电保护线路中。

二、DY-22D电压继电器工作原理

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

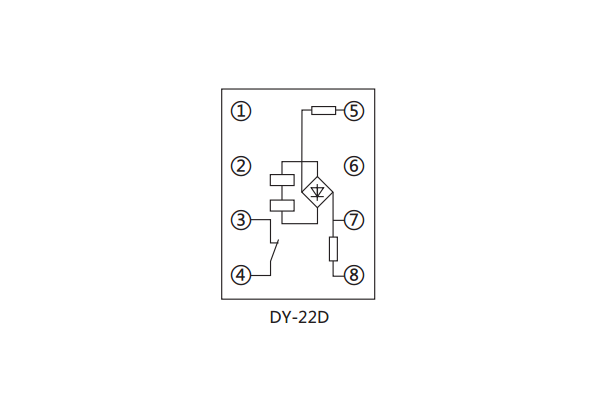

三、DY-22D电压继电器内部接线图及外引接线图(正视图)

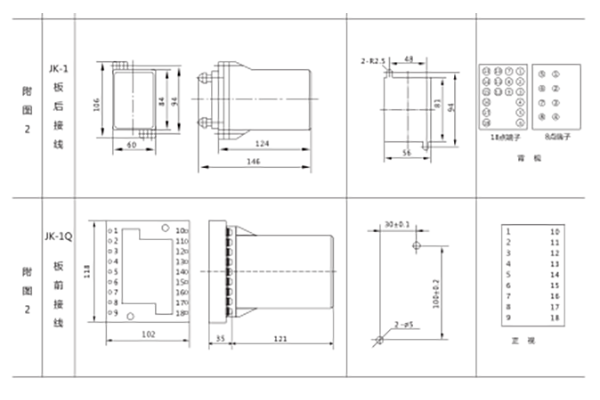

四、DY-22D电压继电器外形尺寸及开孔尺寸
