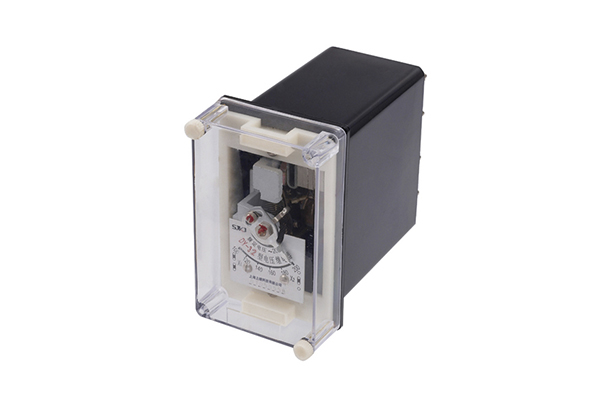

一、DY-32/60C电压继电器应用范围

DY-32/60C电压继电器用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。

二、DY-32/60C电压继电器结构和工作原理

继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。 2. 继电器**的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。 3. 继电器的动作：对于过电压继电器，电压升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电压降低到0.8倍整 定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭 合。

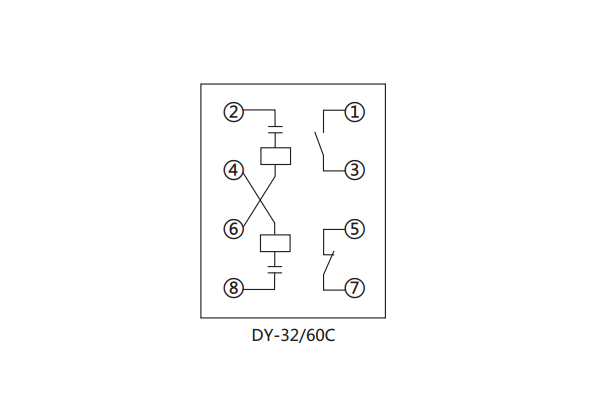

三、DY-32/60C电压继电器内部接线图及外引接线图(背视图)

四、DY-32/60C电压继电器使用和维护

1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏：如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原平衡位置直到止档，然后进 行必要的调整和整定。

2.继电器在重新调整时，必须保证。

2.1 可动系统的轴向活动量在0.15～0.3mm之间。

2.2 动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

2.3 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。

2.4 当指针由第一刻度值旋向最终刻度值时，游丝各圈不得相碰。

2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

2.6 静触点和限制片之间的距离应不大于0.3mm。

2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，**整定值的调整，主要是改变动片和磁板间的气 隙等。

2.8 不宜润滑继电器轴和轴承。

2.9不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手 指接触触点。
