DY-35/Z电压继电器使用方法及技术参数-上海上继科技有限公司

一、DY-35/Z电压继电器使用方法

1.DY-35/Z电压继电器用途

DY-35/Z电压继电器主要用于电力系统继电保护线路中，作为低电压闭锁的动作元件。

2.DY-35/Z电压继电器规格及整定范围如下表1

二、DY-35/Z电压继电器结构及其特点

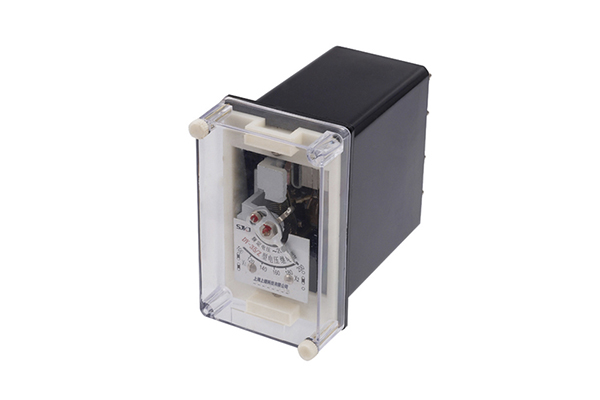

DY-35/Z电压继电器为插拔式结构，嵌入式安装，并有透明的塑料外罩，可以方便地观察继电器的电压整定值及规格，安装方式亦为凸出式安 装。插拔式结构便于调整和维修，继电器出厂时，工厂提供安装和接线的成套零件及按合同供给的备品备件。

三、DY-35/Z电压继电器主要技术参数

返回系数不大于1.25。

动作电压一致性不大于5％。

动作时间不大于0.15s，即当工作电压为0．5倍整定电压时的动作时间不大于0.15s。

整定值误差不超过±5％。

四、DY-35/Z电压继电器接线与调试

所需仪器：交流电压表一只(0.5级)，交流调压器一台。

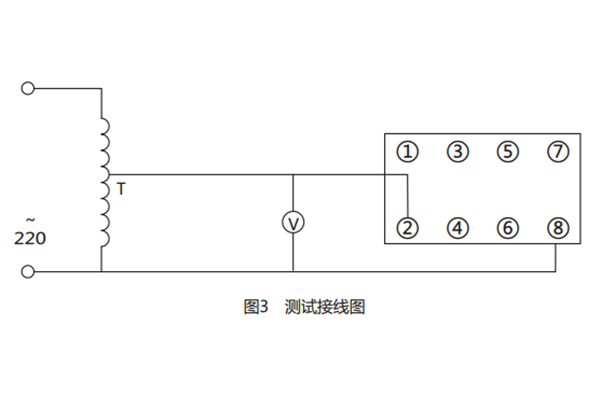

a） 接线图如图

b） 调试：从最小整定值开始，即先将指针指向最小整定值处，检查接线无误，并将调压器调至零，接通电源，调调压器使其电压逐渐增大至高 于整定值，然后再慢慢减小电压观察其动作，记录动作值，然后调大电压记录返回电压，从而计算出返回系数。然后将指针指向第二、三、四、五点 整定值处。如上调试。
