一、DY-38/Z电压继电器概述

1.DY-38/Z电压继电器用途

DY-38/Z电压继电器主要用于电力系统继电保护线路中，作为低电压闭锁的动作元件。

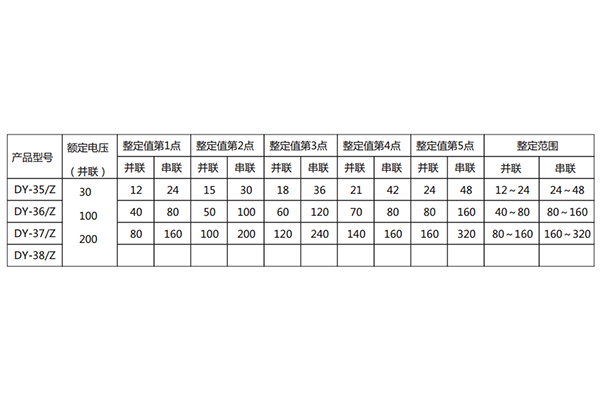

2.DY-38/Z电压继电器规格及整定范围如下表1

二、DY-38/Z电压继电器结构及其特点

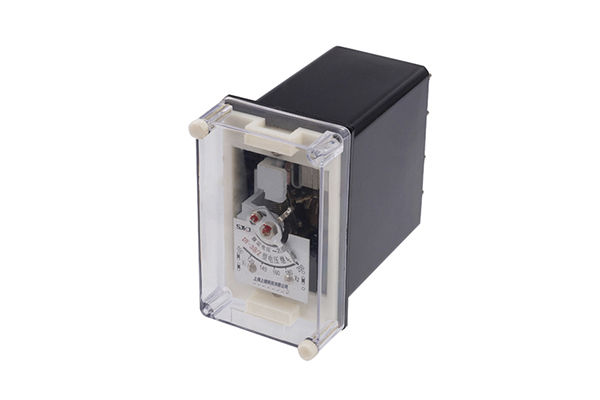

DY-38/Z电压继电器为插拔式结构，嵌入式安装，并有透明的塑料外罩，可以方便地观察继电器的电压整定值及规格，安装方式亦为凸出式安 装。插拔式结构便于调整和维修，继电器出厂时，工厂提供安装和接线的成套零件及按合同供给的备品备件。

三、DY-38/Z电压继电器接线图

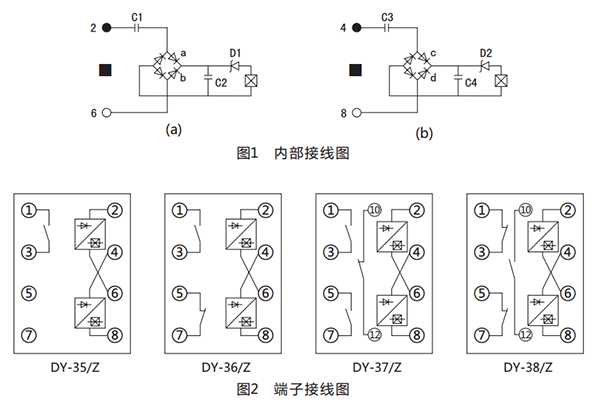

DY-38/Z电压继电器采用整流型原理，磁系统有两个线圈，线圈出头接在整流桥输出端，两个整流桥输入端接在底座端子②、⑥、④、⑧上，用户可 根据需要串、并联，因而可使继电器整定范围变化一倍。 继电器铭牌的刻度值及额定值是线圈并联时的，转动刻度盘上的指针，以改变游丝的机械反作用力矩，从而可以改变继电器的动作值。 继电器内部接线图如图1，端子接线图如图2。

四、DY-38/Z电压继电器的电气原理及工作原理

1.电气原理

 电气原理图同内部接线图

其中：C1 C3--作为降压元件用

          C2 C4--作为滤波用

          D1 D2--改善返回系数

2.工作原理

交流电压经整流滤波后加在电磁型电压继电器的线圈两端，线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波 后避免了电压过零点，从而避免了因其产生的电磁力矩因电压过零而引起的抖动现象，提高了电压继电器工作的可靠性。
