一、JX-31集成电路信号继电器工作原理

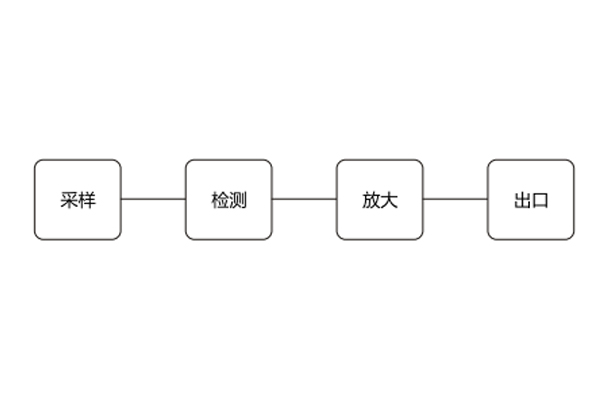

继电器由光电絹合和电阻等器件组成采样检测回路。当被测信号到达一定値时,光福开通,开通信号经一个运算放大器放大,推动后级出口回路,使出口继电器动作。并由自保持回路进行自保持,在启动回路信号消失后继电器依然处于动作状态,只有在按下复归按钮或在复归端施加复归电压后,继电器方可返回。

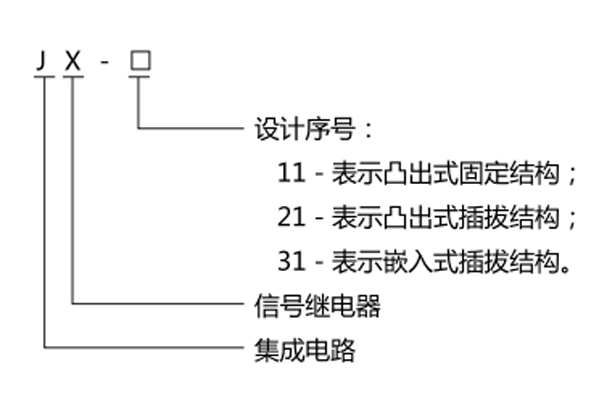

二、JX-31集成电路信号继电器型号名称

例:嵌入插拔式结构,转助直流工作电压为110V, 额定电流为0.5A的信号继电器订货代号为: JX-31 - 0.5A- DC110V。

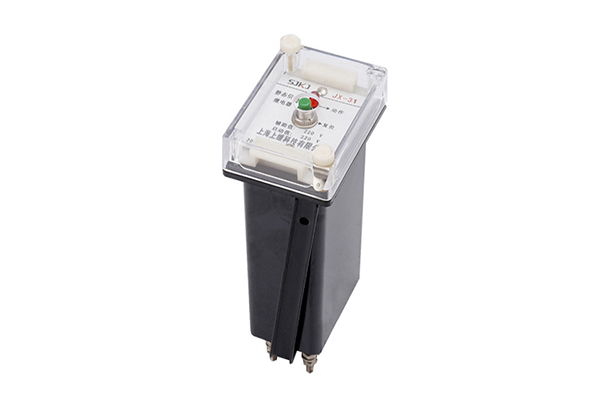

1. JX-31信号继电器(代DX-30) 。

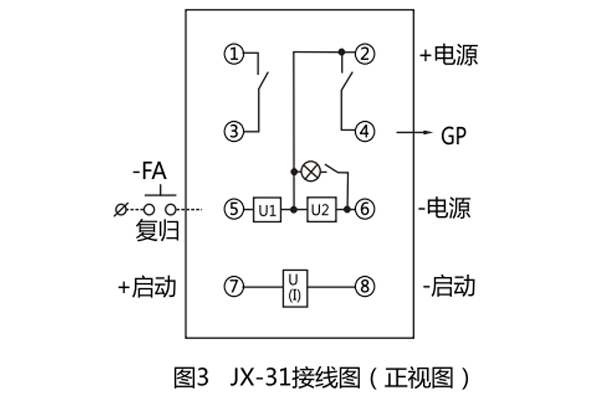

2. 继电器背面接线图。

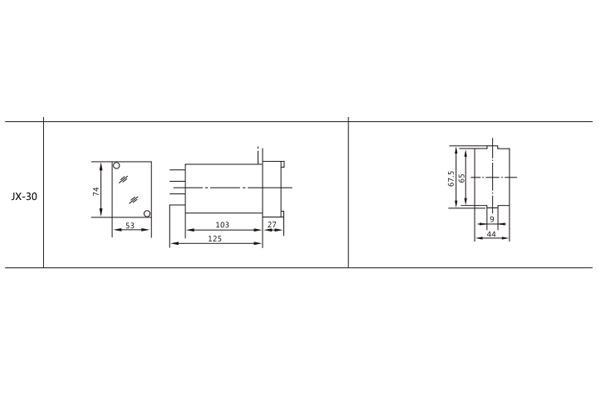

三、JX-31集成电路信号继电器安装尺寸
