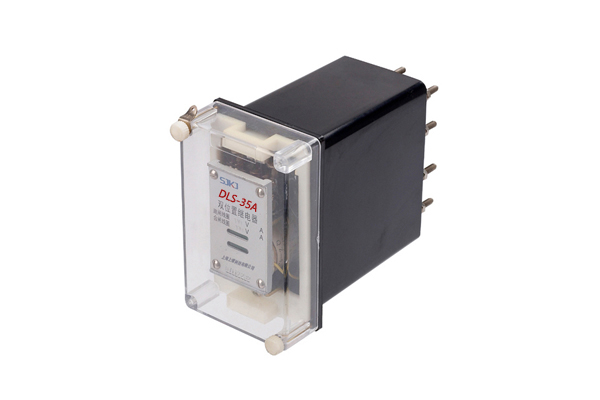

DLS-35A双位置继电器产品图片及应用范围-上海上继科技有限公司

一、DLS-35A双位置继电器应用范围

DLS-35A型双位置继电器(以下筒称产品)用于各种保护装置中,以实现机械闭锁,并有位置指示。

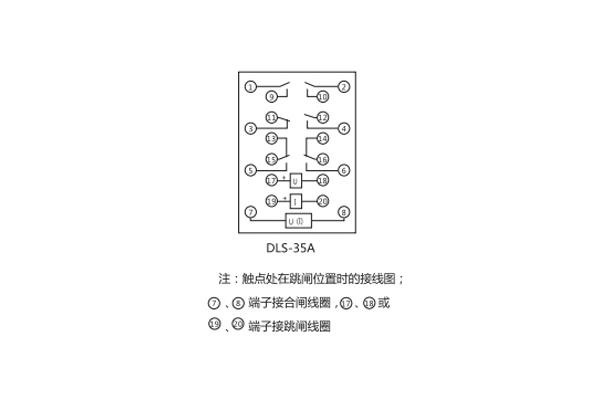

二、DLS-35A双位置继电器接线图

三、DLS-35A双位置继电器开孔尺寸

四、DLS-35A双位置继电器工作原理

1.结构

产品由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。每个电磁机构由磁轭、线圈及衔铁组成,互锁滑块机构由两个滑块及拉簧组成。

2.工作原理

电磁机构的原理同一般的拍合式继电器,当其中一个电磁机构被激励时,其电磁线圈产生电磁力矩,吸合衔铁,衔铁

帯动互锁滑块机构,当去掉激励量时,由于互锁机构的作用,使得衔铁保持在一个位置上,同时,衔铁带动了触点系统,使得触点也保持在一个位置上。当另一个电磁机构被激励时,使得衔铁和触点系统保持在另一个位置上。而两个电磁机构不能同时施加激励量。

当衔铁动作时,帯动了位置指示器,指示出产品所处的位置。绿牌表示跳闸位置,红牌表示合闸位置。

五、DLS-35A双位置继电器使用条件

1.使用地点周围环境温度为-25~40°C;

2.使用地点的大气压力为80~106kPa(海拔高度为2km及以下)

3.使用地点周围空气相对湿度不大于90% ( 25°C) ;

4.安装位置偏高其安装垂直面的任一方向不大于5°;

5.输入激励量的变化范围为100% ~ 110%额定値;

6.使用地点不允许有较强的振动与冲击 ;

7.使用地点不得有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满蒸气及有较严重的霉菌。

8.使用地点应具有防御雨、雪、风、沙的设施;

9.使用地点不允许有较强的外磁感应强度。
