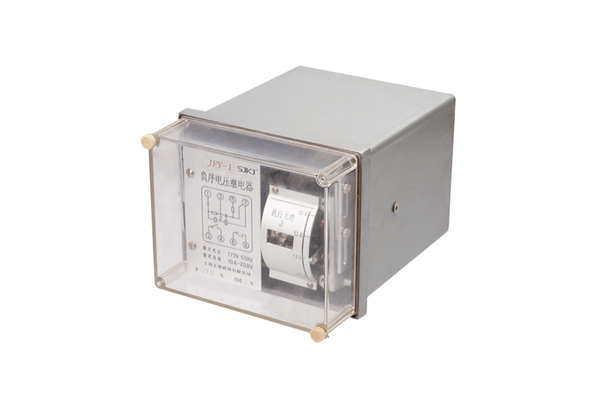

JFY-1负序电压继电器应用范围及说明书-上海上继科技有限公司

一、JFY-1负序电压继电器应用范围

JFY-1负序电压继电器（以下简称继电器）为集成电路型继电器，可用于发电机和变压器的继电器保护线路中，作为电压闭锁元件，它反映不对称故障时线路电压的负序分量。

该继电器采用拨码开关来整定动作电压，使动作值的整定更加精确、直观，为用户提供了极大方便。并可直接替代原用DY-4型负序电压继电器。

二、JFY-1负序电压继电器说明书

2.1额定参数

2.1.1额定辅助直流电压：220、110、48V；

2.1.2额定交流电压：110V、50Hz。

2.2动作值及准确度

继电器的负序动作电压为6 ~ 30V。

在任一整定点上，其动作值误差不超过±3%，一致性不大于3%。

2.3返回系数

继电器的返回系数不小于0.9。

2.4动作时间

当作用于继电器上的电压为1.2倍动作电压时，继电器的动作时间不大于0.1s。

当作用于继电器上的电压为3倍动作电压时，继电器的动作时间不大于0.03s。

2.5可靠性

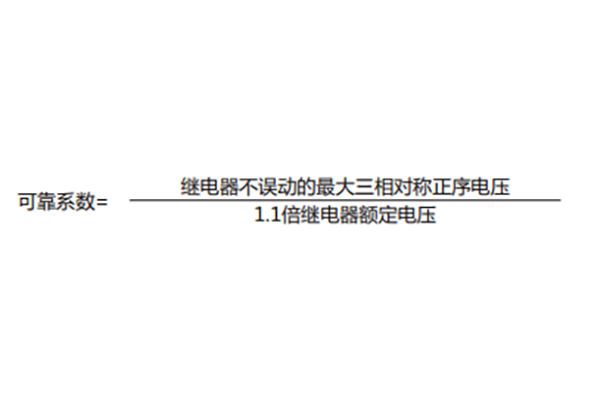

在最小整定值下，继电器施加1.1倍对称的正序额定电压继电器不应误动，可靠系数不小于2。

2.6冲击电压

各带电的导电电路分别对地之间以及交流回路与直流回路之间应能承受5kV（峰值）标准雷电波的检验。

2.7承受高频电气干扰能力

能承受频率为1MHz及100kHz衰减振荡波（第一个半波电压幅值共模2.5kV，差模为1kV）脉冲干扰检验。

2.8机械性能

a.工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应检验。

b.运输条件：能承受严酷等为Ⅰ级的振动耐久、冲击耐久、碰撞检验。

2.9环境条件

a.环境温度

工作：-10℃~+50℃；24h内平均温度不高于35℃；

贮运：-25℃和+70℃；在极限值下不施加激励量，继电器不出现不可逆变化，温度恢复后继电器应能正常工作。

b.相对湿度：最湿月的平均**相对湿度为90%，同时该月的月平均温度为25℃，且表面无凝露，**温度为+40℃时，平均**相对湿度不超过50%。

c.大气压力：80~110kPa（海拔高度相当于2km及以下）。

三、JFY-1负序电压继电器外形及开孔尺寸
