DZ-15_DZ-16_DZ-17中间继电器-上海上继科技有限公司

       DZ-10系列继电器包括：DZ-15、DZ-16、DZ-17几个型号。该系列继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。

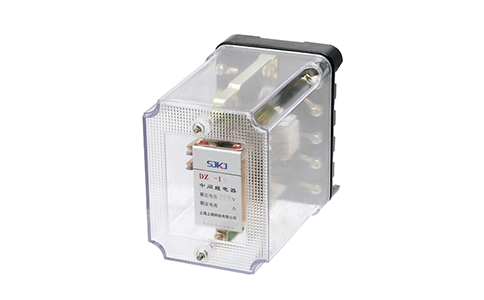

       DZ-10系列继电器为电磁式直流电压动作继电器，可以前面接线或后面接线，采用透明壳罩，可以观察到继电器动作情况。当直流电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开，当断开电源时，衔铁在触点片压力作用下，返回到原始状态。

动作电压：不大于额定电压的70%，不小于额定电压的30%。

返回电压：不小于额定电压的5%。

动作时间：在额定电压下不大于45ms。

功率消耗：在额定电压下不大于5W。

电寿命：10万次。

触点容量：在电压不大于220V，电流不大于1A，时间常数为5±0.75ms的直流有感负荷电路中，断开容量为50W；在220V以下的交流电路中为250VA。长期允许通过电流5A。

检查项目和要求

a.检查壳罩及内部机芯有无在运输中的损坏现象。

b.触点间隙：动合触点不小于1.5mm，动断触点不小于1mm，触点超行程不小于0.3mm。

c.检查动作电压和返回电压等。
