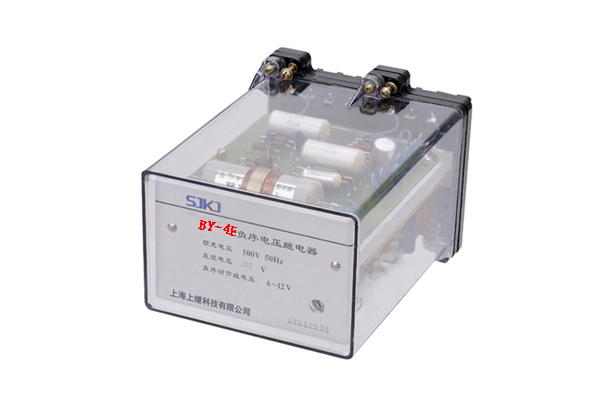

一、BY-4E电压继电器说明书

BY-4E电压继电器（以下简称继电器）是一种小定值的过电压继电器，用于电力系统继电器保护线路中，作为方向横差保护的闭锁元件。

二、BY-4E电压继电器结构及工作原理

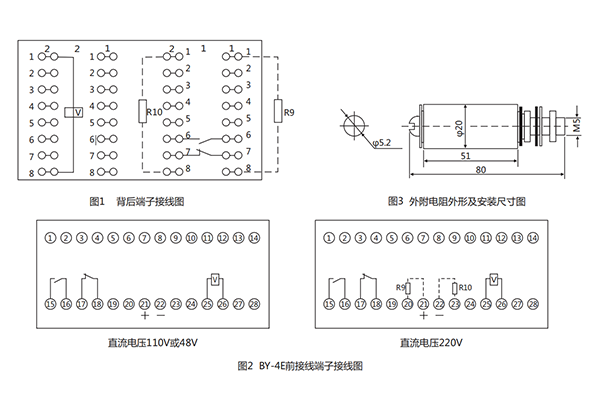

背后端子接线图见图1，前接线端子接线图见图2，外附电阻外形及安装尺寸图见图3（只有220V时有外附电阻）。

继电器由电压互感器、整流滤波及触发回路、执行元件等环节组成。在正常情况下，继电器输入电压接近于零，执行元件（小中间继电

器）不动作。当所加交流电压高于继电器整定值时，触发器翻转，中间继电器动作，使动合触点闭合，动断触点断开，完成了继电器的作用。

继电器原理见图4。

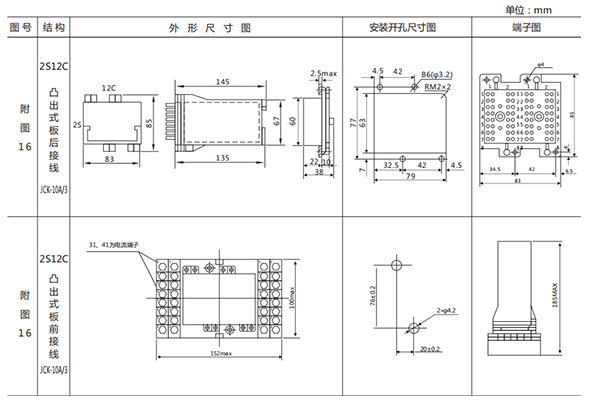

三、BY-4E电压继电器外形及开孔尺寸
