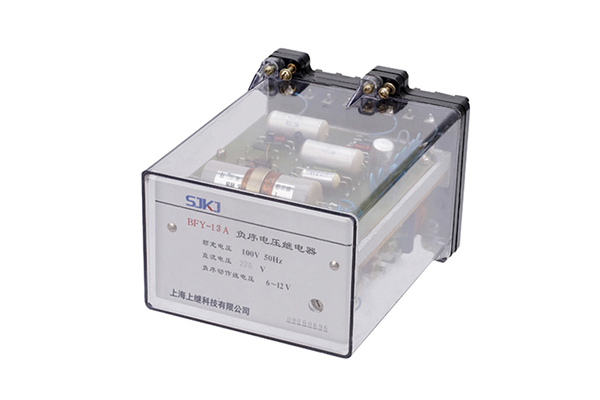

发表时间:2019-10-11 22:24 浏览次数:247 〖返回〗一、BFY-13A负序电压继电器使用方法
BFY-13A负序电压继电器用于发电机和变压器的继电保护线路中,作为电压闭锁元件,以反应不对称短路时线路电压的负序分量。
二、BFY-13A负序电压继电器主要技术参数
额定电压:交流100V、173V;50Hz、60Hz;直流220V、110V、48V。
负序动作线电压整定范围:6~12V,变差不大于6%。
直流电压允许变化范围:220V、110V允许在80%~110%范围内变化,对于48V允许在90%~110%范围内变化,继电器应j:E常工作。
功率消耗:AC100V/≤5VA, 173V/≤8VA; DC220V/≤6W, 110V/≤4W, 48V/≤2W。
触点形式:BFY-1lA型一副动合触点 , BFY-13A型有一副动断接点, BFY-13A型有一副动合和一副动断触点。

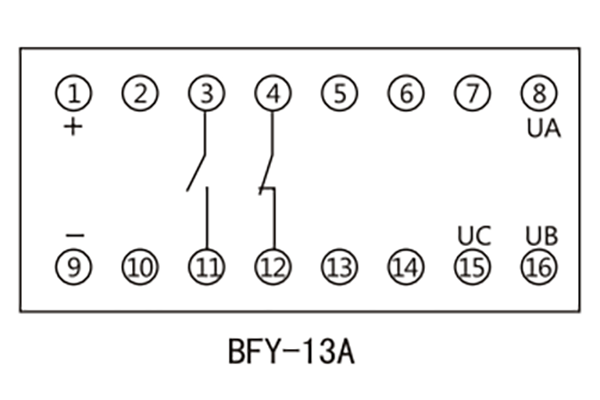

三、BFY-13A负序电压继电器内部接线及外引接线图
