DZJ-10系列中间继电器有DZJ-11和DZJ-12两种型号，它作为一种辅助继电器，用于交流电源系统，以增加触点数量和触点容量。

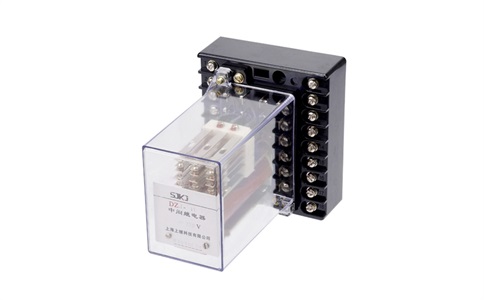

继电器采用JK-1型壳体，将DZJ-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。

继电器系电磁式继电器，当交流电压通过整流块加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开，断开电源时，衔铁在接触片在压力作用下，返回到原始状态，动合触点断开，动断触点闭合。

3.2 动作电压:不大于额定电压的80%，不小于额定电压的30%。

3.3 返回电压:不小于额定电压的5%。

3.4 动作时间:在额定电压下不大于0.05S。

3.5 功率消耗:在额定电压下不大于5VA。

3.6 触点断开容量

3.6.1在电压不超过220V、电流不超过1A 的直流有感负荷电路(时间常数为5+0.75ms)中,继电器的触点能断开50W。

3.6.2 在电压不超过250V、电流不超过1A 的交流电路(功率因数为0.4±0.1)中,继电器的触点能断开250VA。

3.6.3 触点长期允许通过电流不大于5A。

4 调试方法

4.1触点间隙:动合触点不小于1.5mm,动断触点不小于1mm。触点超行程不小于0.3mm。

4.2 调整触点片压力可以改变动作值和返回值。

5 订货须知

订货时应指明:

a.继电器的名称和型号;

b.安装方式: 凸出式后接线或凸出式前接线;

c.额定电压

d.订货数量

e.交货地址。
