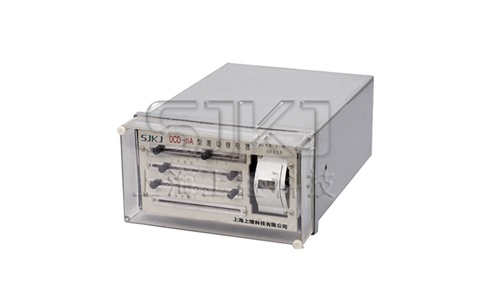

DCD-5差动继电器，用于两绕组或三绕组电力变压器的单相差动保护线路中，作为主保护。

DCD-5型继电器由DL-1型电流继电器及一个中间速饱和变流器组成。

变流器的导磁系统是一个三柱形铁芯，在导磁体的中间柱上放置有工作(差动)绕组及平衡绕组和平衡绕组I,二次及制动绕组是均分成两半，分别绕在两上边柱上。

由于存在有平衡绕组(绕组匝数可以每隔一匝调整)，就可以消除变流器变化比系数的误差。

当在制动绕组中通过短路穿越电流时，变流器的导磁体被饱和,因而在保证同样制动情况下从次绕组(差动及平衡绕组)到二次绕组的电流变比条件恶化了，二次绕组及制动的两半是这样联接的，使在二次绕组中的电势是由工作绕组的磁通引起的，为了能改变变流器导磁体饱和的程度，制动绕组的匝数做成是可以改变的。

采用变流器可以同时防止磁化涌流及电力变压器空载合闸时继电器的误动作。

应注意在继电器工作过程中，不应改变执行元件指针位置，继电器的起始动作安匝AWo=60±4可借电位器在小范围内调整。

继电器有A32K.A32PA32H.A32Q 四种结构。

技术数据

额定电流5A,额定频率50HZ。

无制动时,继电器的动作安匝(AWo)等于60±4。

当用于保护三绕组变压器时继电器的线路图可以做到在保护臂上具有大电流(在差动绕组中)从3到12A(当AWo=60)的动作电流的分阶调整，此时，在另两臂中有**平衡系数，当在差动绕组中整定动作电流最小时，平衡系数大约等于2。

当用于保护两绕组变压器时，动作电流可以在1.55 到12A(AW0=60)这样更细的范围内调整。

制动系数(继电器在工作绕组中的动作电流对制动绕组中的电流当AWT=280时的比值)可以改变。

a.对于**整定动作电流为从0.18以上;

b.对于3A 的整定动作电流为从0.63 向下。

在图3中示出制动电流与工作电流间有不同的移相角时的AWP=f(AWT)的关系曲线，由图3可以看出制动系数与工作电流和制动电流间移相角的关系不能超过这两条特性曲线。

可靠系数(当一次动作电流等于5ICP的继电器正弦动作电流与当一次动作电流等于ICP的正弦动作电流的比值)不小于1.35。

三倍动作电流时,差动继电器的动作时间不大于0.035S。

继电器具有一个动合触点,在具有电感性负荷的直流电路中(其时间常数为5±0.75ms)且电压不大于220V,电流小于2A时,触点的断开容量不小于50W。

在正常状态下，当电流为5A,且变流器的制动绕组及平衡绕组在全部匝数接人的情况下，继电器的单相功率消耗不大于8.5VA( 考虑到制动绕组的全电阻及平衡绕组的有功电阻)。

变流器的工作( 差动及平衡)和制动绕组在正常状态下可持续通过10A的电流。

介质强度:耐受2000V、50HZ、历时Imin 交流试验电压无击穿或闪络现象。

继电器的重量不大于4kg。

订货须知

a.继电器型号、名称;

b.订货数量。
