中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：触点容量大小之分，一般接触器的触点容量可以通过大电流,而中间继电器长期允许通过的电流不大于5A。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。

上海上继生产的中间继电器主要用于二次电路保护中；用于各中保护和自动控制装置，以增加保护和控制回路的触点容量和触点数量。具体的工作原理是线圈装在u形的导磁体上，导磁体上面有一个衔铁，导磁体两侧装有两排触点单片，在非动状态下将衔铁向上托起，使衔铁与导磁体之间保持一定的间隙，当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，以完成了信号的传递。

      中间继电器种类众多不一，上海上继科技有限公司致力研究和发二次保护，所生产的中间继电器，广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统的二次保护上，主要用在高低压成套柜中。针对不同客户要求，不同客户的选型需要，生产的中间继电器，也是多是多样，功能齐全。主要的中间继电器分为静态集成电路式和电磁式两大类；

静态式中间继电器：

      静态集成电路式中间继电器，采用的是集成电路原理结构，具有良好的抗振动，适用于各种电力继电保护和自动控制装置中，以增加保护和控制葫芦的触点容量和触点数量。静态式中间继电器由电子元器件和精密小型继电器等构成,是电力系列中间继电器更新换代**产品。

     1.静态中间继电器，使用更加精准、防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

     2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

     3.继电器触点容量大，工作寿命长。

     4.继电器动作后有发光管指示，便于现场观察。

     5.绝缘耐压水平高。触点容量大，触点接触电阻小。

电磁型中间继电器

电磁型中间继电器是传统的老式继电器，只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点 吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点 释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。是广大客户所用的习惯产品。像上海上继生产的DZY-201（直流）/DZJ-202（交流）等DZ-200系列的产品。多触点，还可以针对特殊客户的需求特殊定做。

一般在静态和电磁式中间继电器上，会加上不同的功能，以便客户需要，以下介绍几种常用功能的中间继电器：

带延时中间继电器

      延时中间继电器主要用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。在原来的中间继电器基础上，增加了延时功能，可自由的调节所需要的时间范围。针对客户要求，可分为通电延时功能和断电延时功能。上海上继生产的DZS-17E/302_DZS-17E/302延时中间继电器就是带延时功能的。

带保持中间继电器

       通常是指电压动作，电流保持的中间继电器，一般用于成套柜中断路器防跳功能。也有电流动作，电压保持的中间继电器，上海上继科技有限公司生产的像DZB-115就是电流动作，电压保持。而DZB-127就是电压动作，电流保持。

安装方式：

      针对不同客户要求，上海上继科技有限公司在中间继电器安装方式上也有很大的创新。一些客户为了节约柜内空间，和安装方便，我们会有导轨式安装，卡轨式安装等安装方式。安装起来方便，不暂空间，固定方便、稳固。也有一些客户为了明了，会在柜门开孔，嵌入式安装。所以上海上继也有嵌入式安装和凸出式板后安装。都是为了客户方便选择不同的安装方式，都会有不同的壳体。

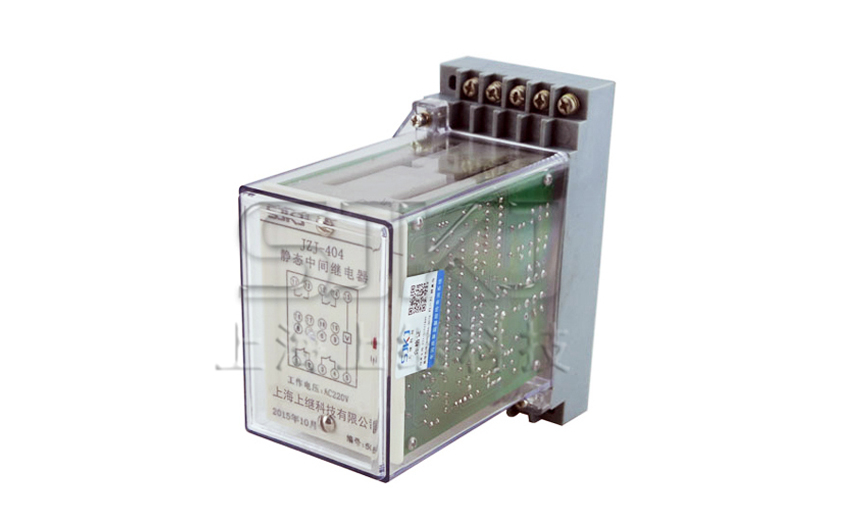

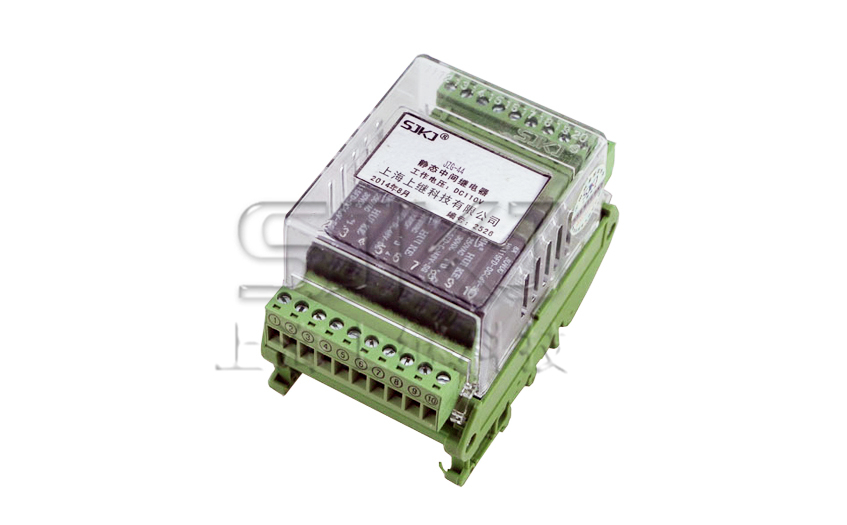

静态中间继电器

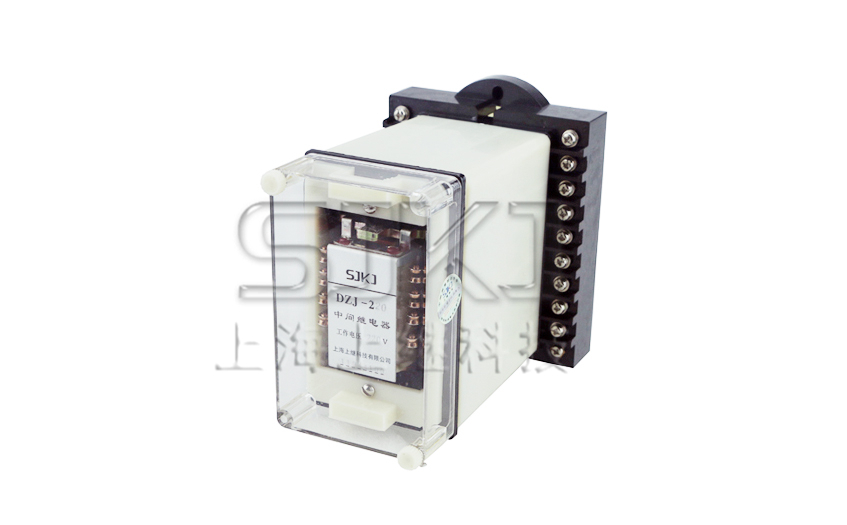

电磁式中间继电器
