JX-13型信号继电器工作原理及使用方法-上海上继科技有限公司

一、JX-13型信号继电器工作原理

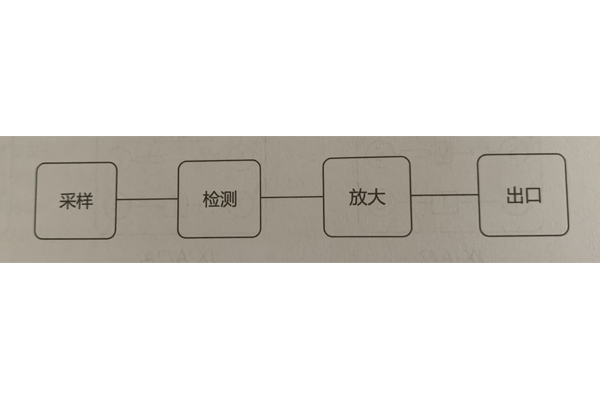

继电器由光电耦合器和电阻等器件组成采样检测回路。当被测信号到达一定值时，光耦开通，开通信号经一个运算放大器放大，推动后级 出回路，使出口继电器动作。并由自保持回路进行自保持，在启动回路信号消失后继电器依然处于动作状态，只有在按下复归按钮或在复归施 加复归电压后，继电器方可返回。

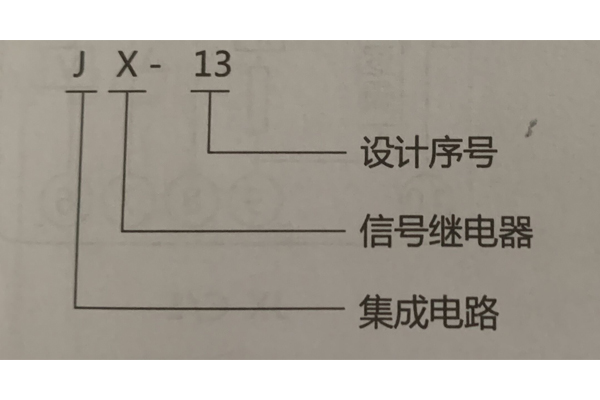

二、JX-13型信号继电器型号含义

例：辅助直流工作电压为110V，额定电流为0.5A的信号继电器订货代号为：JX-13-0.5A-DC110V。

1.继电器触点形式

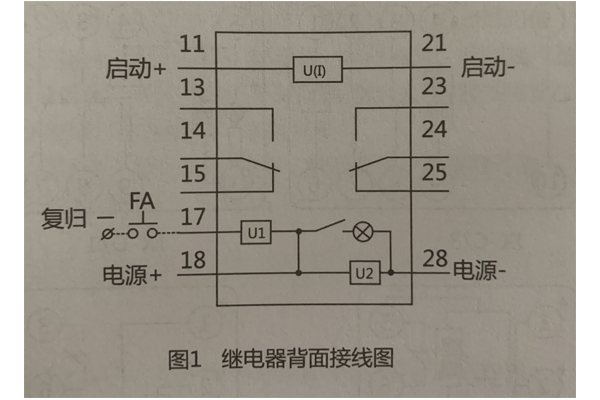

继电器提供二付转换触点。灯光信号，磁保持，手动和电动复归。继电器背面接线图见图1。

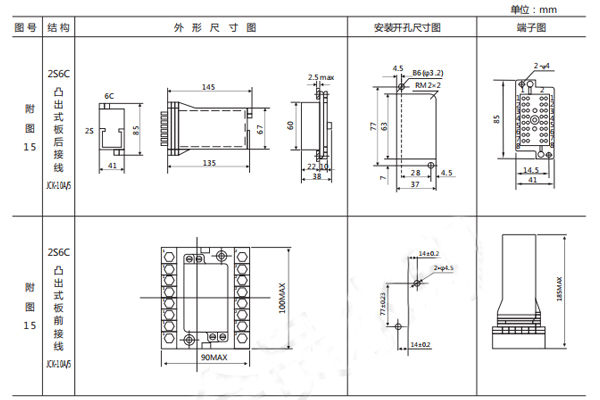

三、JX-13型信号继电器开孔尺寸

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO9001国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
