说到变压器的轻重瓦斯微机保护装置可能常见到的问题，那我们首先来谈谈轻瓦斯保护与重瓦斯保护动作原理有什么不同，什么是瓦斯保护呢？瓦斯保护是能有效地反应变压器地内部故障的变压器的主要保护功能。这样说来瓦斯气体靠的什么监测的呢？下面我们就会说到下面两种继电器：由开口杯、干簧触点等组成，作用于信号的是轻气体继电器。由挡板、弹簧、干簧触点等组成，作用于跳闸的是重气体继电器。

轻气体继电器的工作原理

轻瓦斯是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。而重瓦斯是由于变压器内有严重的故障，使变压器油受热迅速膨胀冲向油枕时，重瓦斯内挡板被冲开一定角度，接通继电器，产生信号。正常投入跳闸位。除非有滤油，补油等操作。一般大型油浸式变压器非电量保护还有：压力释放、压力突变等。当变压器内部故障严重时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，作用于跳闸。

重气体继电器的工作原理

重瓦斯的动作原理和轻瓦斯的工作原理是不一样的，正常运行时，气体继电器充满油，开口杯浸在油内，处于上浮位置，干簧触点断开。当变压器内部故障时，故障点局部发生过热，引起附近的变压器油膨胀，油内溶解的空气被逐出，形成气泡上升，同时油和其他材料在电弧和放电等的作用下电离而产生瓦斯。当故障轻微时，排出的瓦斯气体缓慢上升而进入气体继电器，使油面下降，开口杯产生的支点为轴逆时针方向的转动，使簧触点接通，发出信号。

说到这里我们来谈谈变压器的轻重瓦斯微机保护装置常见问题

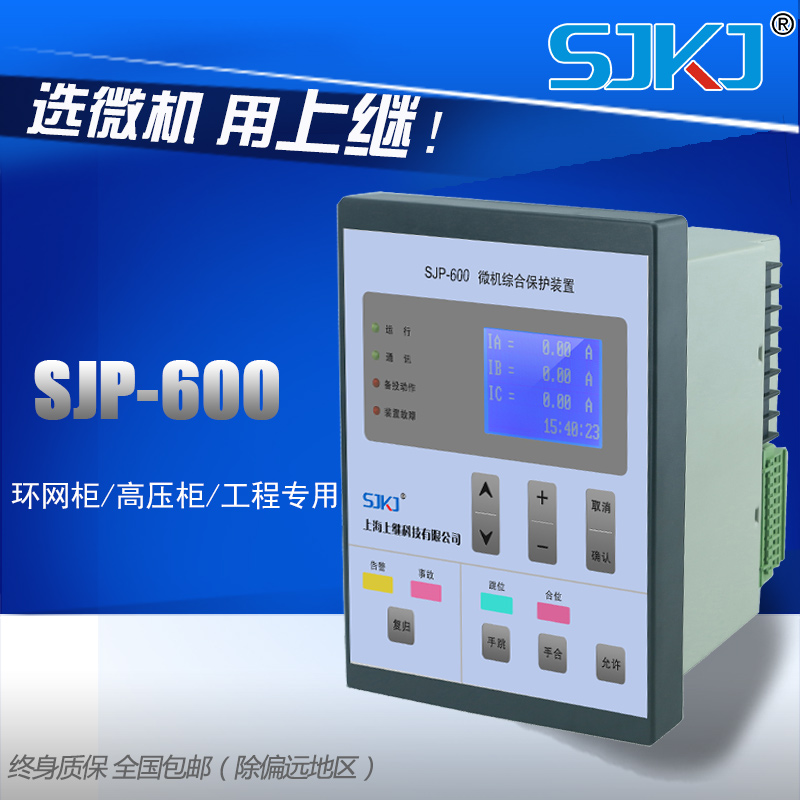

常常出现以下四种情况，如在变压器的加油、滤油、换油或换硅胶过程中有空气进入油箱；由于油箱的轻微故障，产生少量气体；由于温度下降或漏油，油面降低；轻瓦斯回路发生接地、绝缘损坏等故障。当出现问题了，我们应该立即停止音响信号，检查变压器的温度、音响、油面及电压、电流指示情况。如未发现异常，应收集继电器顶部气体进行故障判别。如果收集的气体为空气，值班人员可将继电器内的气体排出，变压器可继续运行;如果为可燃气体，且动作频繁，则应汇报领导，按命令处理。如果无气体，变压器也无异常，则可能是二次回路存在故障，值班人员应将重瓦斯由掉闸改投信号，将将情况报告相关负责人，大家商讨出如何处理。我公司生产的通用型微机保护装置，不仅有常用的电力保护功能，还有非电量保护，如轻瓦斯、重瓦斯、温度等保护功能！
