DX-4A/47型信号继电器技术参数及说明书-上海上继科技有限公司

发表时间:2019-10-19 16:36 浏览次数:281 〖返回〗

一、DX-4A/47型信号继电器用途

DX-4A/47信号继电器使用于电力系统二次回路的继电保护线路中,作为动作指示信号用。

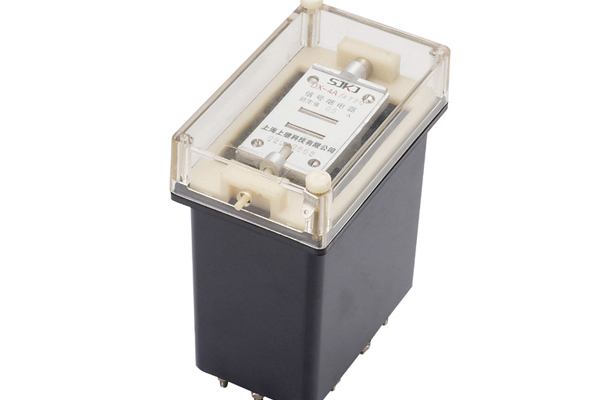

DX-4A/47型信号继电器

二、DX-4A/47型信号继电器技术参数及接线图

●工作绕组额定值:DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。

●复归绕组额定值:6V、12V、24V、48V、110V、220V。

●动作值:动作电压不大于70%额定值;动作电流不大于90%额定值。

●复归电压:不大于70%。

●返回值:不小于2%额定值。

●功率消耗:电压型不大于2W;电流型不大于0.2W。

●触点容量:保持触点在220V,电流不超过lA的直流有感电路中(时间常数为5±0.75ms),分断容量为50W,瞬时触点为30W,在220V电流不超过lA的交流电路中分断容量为200VA。

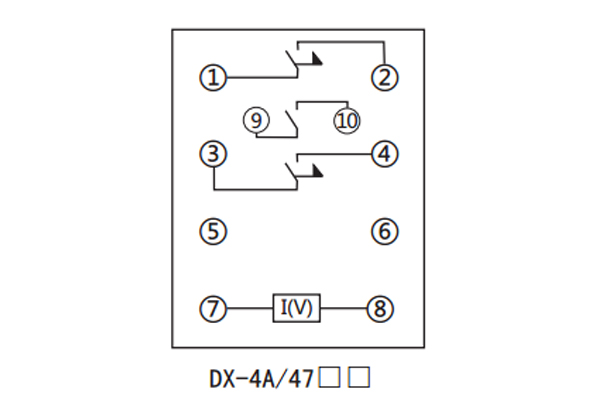

接线图

三、DX-4A/47型信号继电器开孔尺寸

开孔尺寸
