JHS(JSJ)-20交流断电延时继电器生产厂家及技术条件-上海上继科技有限公司

一、JHS(JSJ)-20交流断电延时继电器用途

JHS(JSJ)-20静态交流断电延时继电器用于交流操作的继电保护和自动化电路中 , 作为交流瞬时动作断电后延时返回的时间元件。 JHS-20继电器完全可取代DSJ-20系列电磁型时间继电器。

二、JHS(JSJ)-20交流断电延时继电器生产厂家

上海上继科技有限公司是一家专业从事电力系统继电保护及电力自动化的高新技术企业。公司主要生产各种微机综合保护装置，电力保护继电器、电力仪表等产品。公司集研发、设计、生产、销售和服务于一体，致力于为国内外输配电、水利、城建、能源、矿山、化工客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。公司总部设在上海，全国各地设有办事机构。

三、JHS(JSJ)-20交流断电延时继电器工作原理

继电器的原理框图如图1所示。由图可见,继电器有晶体振荡器、分频器、计数器、 整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时执行继电器瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态) , 触点也瞬时返回,使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计脉冲数与整定开关预置值符合时,驱动执行继电器返回,完成断电延时返回的功能。

四、JHS(JSJ)-20交流断电延时继电器使用方法

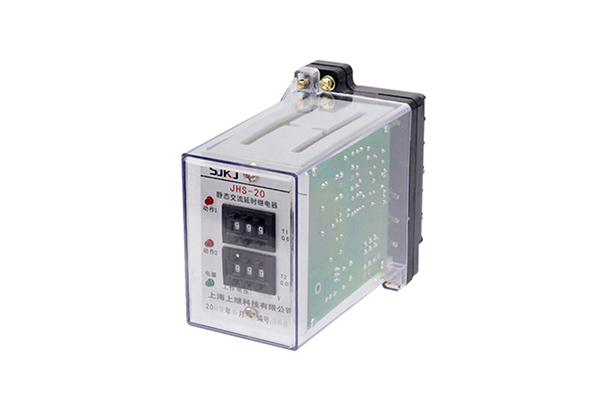

继电器面板图如图2所示 ,图中上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2 ,开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

五、JHS(JSJ)-20交流断电延时继电器主要技术参数

1.额定电压:交流380、220、110、100V。

2.额定频率: 50HZ或60HZ。

3.保证继电器触点可靠通电动作所需电压不大于80%额定电压。(充电1秒以上)

4.保证继电器可靠断电返回的电压不小于10%额定电压。  (断电灯灭)

5.在额定电压下继电器断电延时返回的延时误差, 在整定范围内不超过0.1%整定值+10ms。

6.在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差.是指旨继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

7.二付延时返回的触点可各自独立整定,时间整定范围均为0.02-9.99s,而延时整定值可以不同或相同。

8在额定电压下继电器消耗的功率不大于4VA。

9.继电器允许长期承受110%额定电压。

10.继电器在电压不大于250V、电流;不大于1A(时间常数T=5±0.75ms直流有感电路中) ,触点断开容量为30W ,在电压不大于

    250V,电流不大于1A,功率因素COS(p = 0.4±0.1的交流电路中.触点断开容量为150VA。

11.继电器各电路与外露的非带电金属部分之间应能乘受有效值2kV,输入电路和触点之间应能承受1kV, 50HZ交流电压 ,历时1min实验,应形能击穿或闪络现象。

12.继电器能在-10 °C- 40 °C温度范围内可靠工作。

13.继电器机械寿命105次.寿命104次。
