JLS-86/440双位置继电器产品图片及应用范围-上海上继科技有限公司

发表时间:2019-10-24 14:06 浏览次数:330 〖返回〗

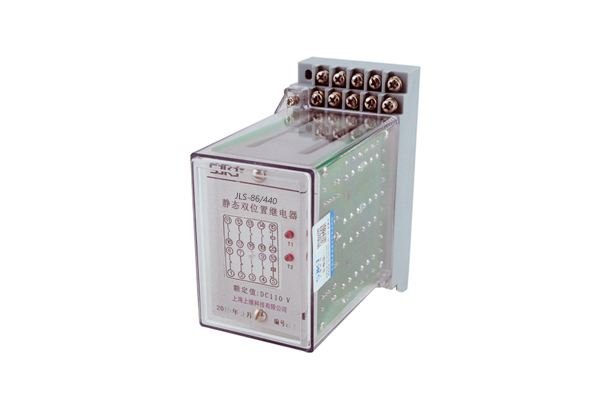

JLS-86/440双位置继电器

一、JLS-86/440双位置继电器技术参数

1. 动作电压不大于额定电压的70%。

2. 动作电流不大于最小额定电流的80%。

3.在额定情动值下,动作时间不大于30mS。

4.功耗不大于6W。

5.触点性能

(1)触点断开容量

继电器在电压不大于250V,电流不大于1A, T=5±0.75mS的直流有感负荷电流中触点断开容量为50W:电压不大于250V,电流不大于250A,电流不大于5A的交流为5A。

(2)触点长期允许闭合电流为5A。

(3)继电器输入激励量为额定值时,触点电路在DL478-92 «静态继电保护及安全自动装置通用技术条件»4.6.1条规定负荷下,能可靠动作及返回,其寿命次数为105。

(4)绝缘电阻继电器的各导电电路连在一起与外露的非帯电金属部分及外壳之间,以及线圈电路与触点电路之间,用开路电压为500V的兆欧表测定,其绝缘电阻应不小于300M0。

(5)介质强度继电器各导电电路连在一起与外露的非带电金属部分及外壳之间,以及线圈电路与触点电流之间,应能承受2KV,50Hz的交流电历时1分钟试验,无绝缘击穿或闪络现象。

(6) 重量继电器的重量约为1Kg。

二、JLS-86/440双位置继电器应用范围

JLS-86/440静态双位置继电器用于交直流操作的各种保护与自动控制系统中,作为切换闭锁元件。

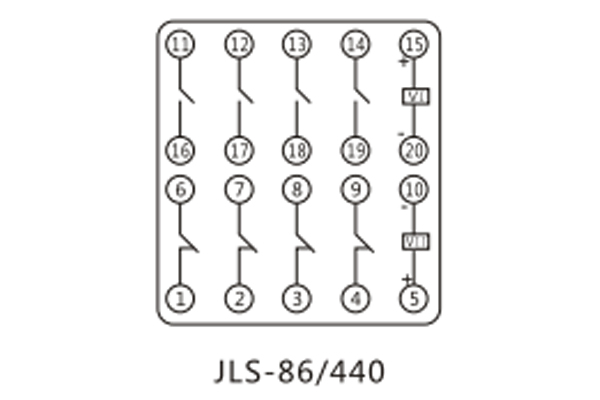

三、JLS-86/440双位置继电器接线图

JLS-86/440接线图

四、JLS-86/440双位置继电器开孔尺寸

JLS-86/440开孔尺寸图
