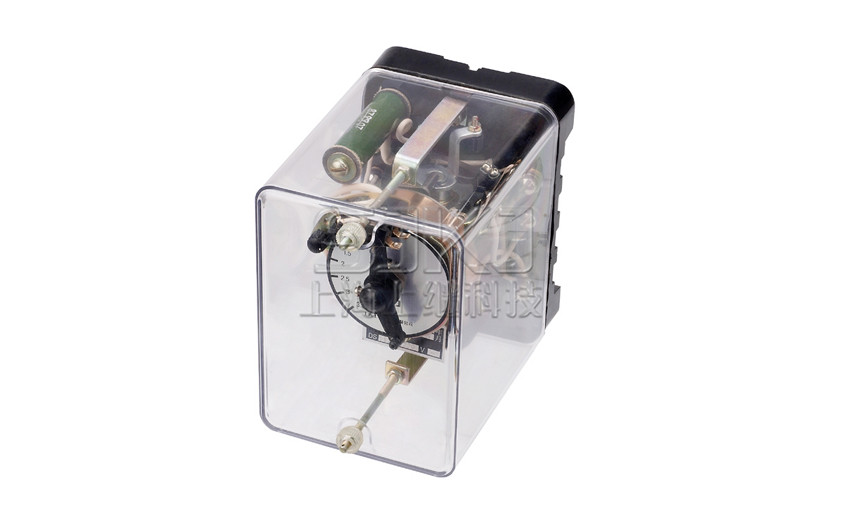

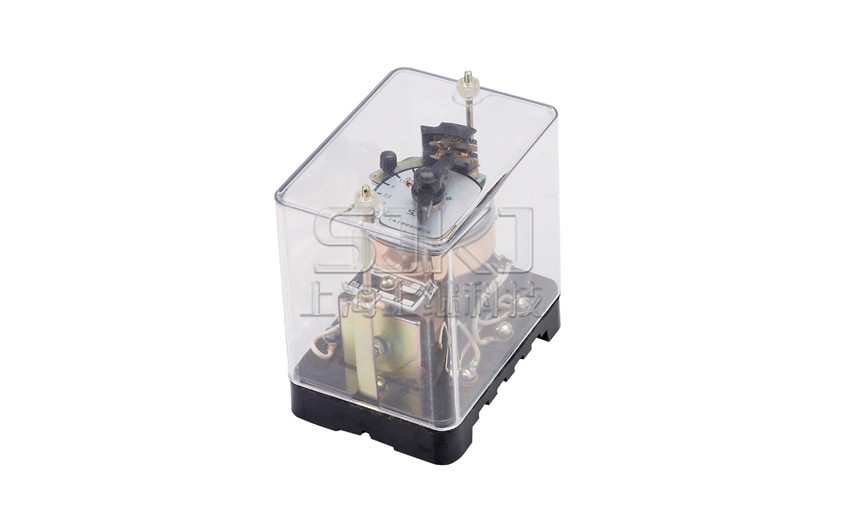

DS-111继电器_DS-111时间继电器_工作原理

 DS-111时间继电器应用范围

DS-111时间继电器用于各种保护和自动控制线路中,使被控制元件的动作得到可调延时。继电器具有一付瞬时转换触点和一付延时动合主触点,对于DS-114、115、116、124、125、126型继电器多一付延时滑动主触点。型号末端带“C”型属长期工作,其线圈能长期耐受110%额定电压(电压应加在端子①、⑦上) ,其它型的继电器线圈耐受110%额定电压历时2min。

 DS-111时间继电器主要技术数据

·动作值:直流继电器不大于70%额定值;交流继电器不大于85%额定值。

·返回值:不小于5%额定值。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。

·输出触点:在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

DS-111时间继电器内部接线及外引接线图(背视图)

 DS-111时间继电器外形及开孔尺寸
