速度继电器（转速继电器）又称反接制动继电器。它的主要结构是由转子、定子及触点三部分组成。速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相序改变以后，产生与实际转子转动方向相反的旋转磁场，从而产生制动力矩。因此，使电动机在制动状态下迅速降低速度。在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。

　　由于继电器工作时是与电动机同轴的，不论电动机正转或反转，电器的两个常开触点，就有一个闭合，准备实行电动机的制动。一旦开始制动时，由控制系统的联锁触点和速度继电器的备用的闭合触点，形成一个电动机相序反接（俗称倒相）电路，使电动机在反接制动下停车。而当电动机的转速接近零时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动状态结束。

　　速度继电器因他的性能，可以用来监测船舶、火车的内燃机引擎，以及气体、水和风力涡轮机，还可以用于造纸业、箔的生产和纺织业生产上。在船用柴油机以及很多柴油发电机组的应用中，速度继电器作为一个二次安全回路，当紧急情况产生时，迅速关闭引擎。

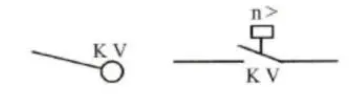

　　速度继电器图形符号

　　速度继电器用来感受转速。它的感受部分主要包括转子和定子两大部分，执行机构是触头系统。当被控电机转动时，带动继电器转子以同样速度旋转而产生电磁转矩，使定子克服外界反作用力转动一定角度，转速越高角度越大。当转速高于设定值时，速度继电器的触点发生动作，当速度小于这一设定值时，触点又复原。速度继电器常用于电机的降压起动和反接制动，其图文符号如图所示。
