时间继电器是一种特殊的电气元件，它在接收到输入信号（线圈通电或断电）后，经过预定的延时时间，才会触发输出信号（通常是触头的动作）。

时间继电器的使用方法和接线图

时间继电器类型

时间继电器在电路设计中非常常见，它可以用在许多应用中，比如顺序控制、定时操作等。

在时间继电器中，有一种类型叫做循环延时。循环延时继电器能够周期性地触发输出信号，实现周期性的控制。

循环延时继电器通常由一组常开常闭触点组成，同时还有两个延时设定值。

当继电器通电后，它首先进入一个预设的延时时间，到达设定时间后，常开触点会闭合，常闭触点会断开。

然后，当第一个延时时间结束后，另一个延时时间开始计时，到达设定时间后，常开触点断开，常闭触点闭合。这样就完成了一个周期性的控制过程。

时间继电器类型

时间继电器接线方法

时间继电器是电气控制系统中非常重要的元器件，其接线方法和接线图对于实现正确的控制功能非常重要。

根据不同的动作原理，时间继电器可分为电子式和机械式两种类型。

其中电子式是通过电容充放电配合电子元件的原理来实现延时动作，而机械式则采用气囊、弹簧等机械部件来实现延时动作。

在接线时间继电器时，首先需要了解其接线方法。一般来说，时间继电器的接线方法包括以下步骤：

控制接线：将时间继电器接入控制电路中，根据继电器的型号和规格，按照说明书的要求进行接线。

一般来说，3、7脚用来接12V控制电压，2、7脚用来接24V控制电压，其中7脚为直流电的负极，使用时接到零线，2脚接220V的火线。

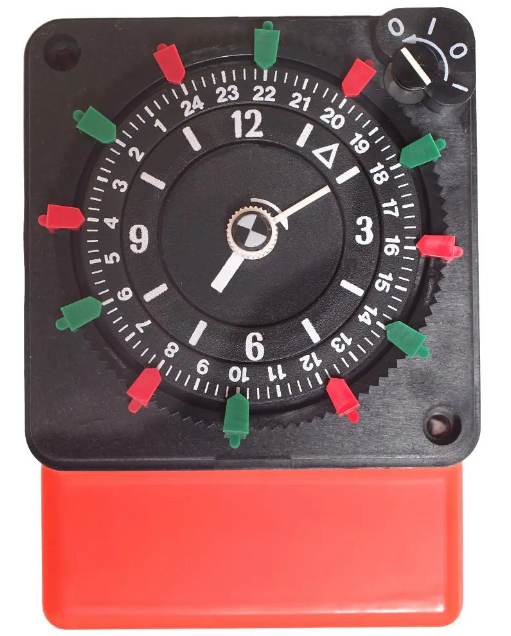

工作控制：控制电压接上后，是否起控制作用由面板上的计时器决定。通过调整计时器的设置，可以控制时间继电器的动作时间和状态。

功能理解：时间继电器就像一个开关，单刀双掷的，有一个活动点活动臂。

当继电器不动时，8、5脚相连；当继电器动作时，8、6脚相连。

负载接线：根据负载的性质和功率选择合适的接线方式。

一般来说，电源的零线或负极接用电器的零线或负极端，电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

工作原理：在计时无效期间，8、5脚相连，相当于电灯开关断开状态；

当计时器有效时，继电器动作，8、6脚相连，用电器得电工作，相当于电灯开关接通状态。

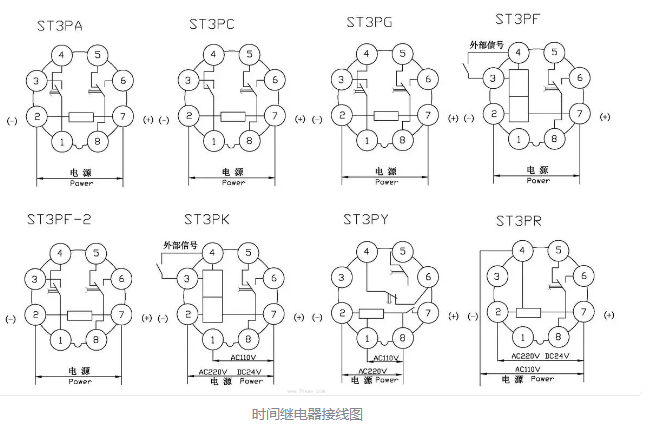

时间继电器接线图

此外，为了方便使用和节省空间，一些时间继电器采用了针脚式插头的连接方式。

根据不同的针脚定义和接线方式，用户可以轻松地实现时间的精确控制。

需要注意的是，不同的针脚定义和接线方式也会影响到使用效果和使用寿命，因此在使用时需要仔细阅读说明书并按照说明进行操作。
