JX-31静态信号继电器概述

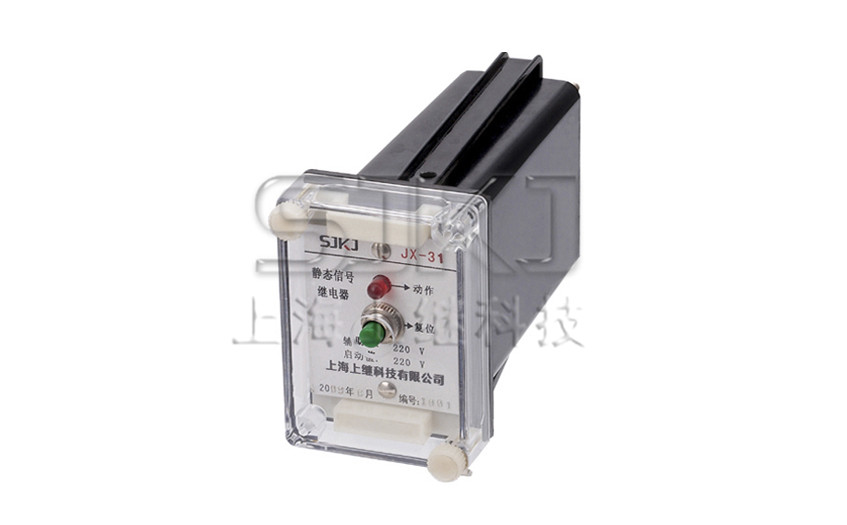

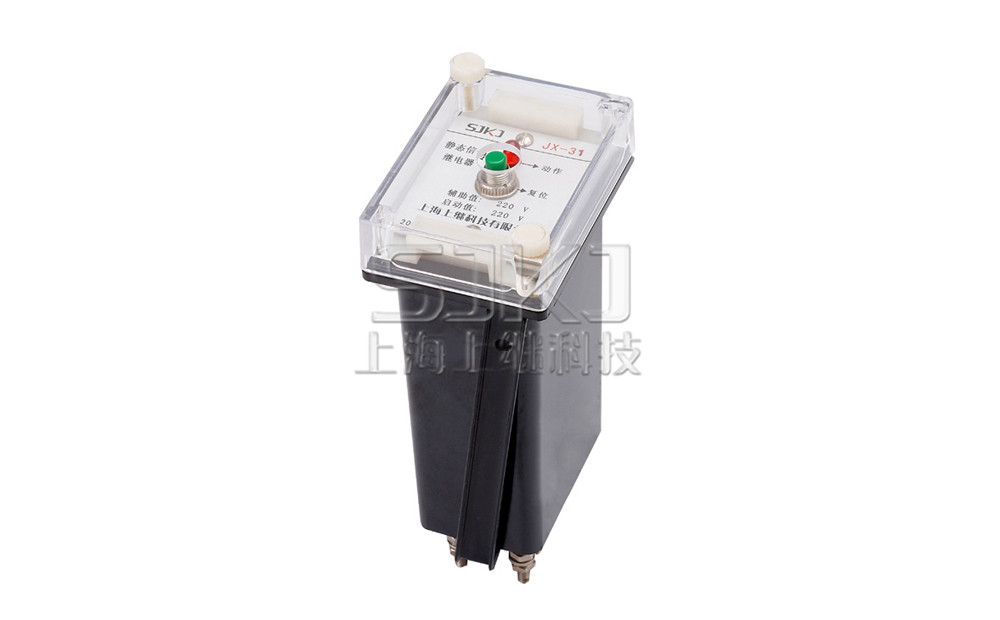

JX-31静态信号继电器(以下简称继电器)用于交直流操作的保护和自动控制装置中,作为故障动作的信号指示之用。本系列继电器由电子器件和进口小型继电器等构成,是电力系统中信号继电器更新换代的**产品。与老产品相比,本系列继电器具有以下优点:

a、动作速度快、克服了原电磁式继电器不能指示真空开关快速动作信号的缺陷;

b、 既具有就地复归方式 ,又具有远方复归方式,可实现远程控制。复归方式有通电与断电两种,以便用户灵活选择;防震性能好 ,并可任意位置安装;

c、既有电保持 ,又有磁保持 ,信号记忆可靠,带有多组动合触点,即可接入 LED光字牌或白前光字牌,也能满足远传要求。

d、电流启动型启动电流通用范围宽(0.01~2A) , 极大地便于用户选型和压缩库存。

JX-31静态信号继电器型号、结构特点

1、继电器型号分类及含义

本继电器与被替换换老型号对照表

JX-31静态信号继电器主要技术参数

1、继电器启动值:电压启动型的启动电压不小于额定电压的30% ,不大商定电压的70% ;电流启动型的启动电流范围在0.01 ~ 2A之间通用 。

2、功率消耗:

a、启动回路:

电压启动型不大于3W;电流启动型启动电流为2A时,不大于6W。

b、辅助电源回路(动作时):

DC48V时,不大于1.5W; DC110V时,不大于3W; DC220V时,不大于5.5W。

3、动作时间:不大于15ms。

JX-31静态信号继电器内部接线及外部引线图

JX-31静态信号继电器外形及开孔尺寸
