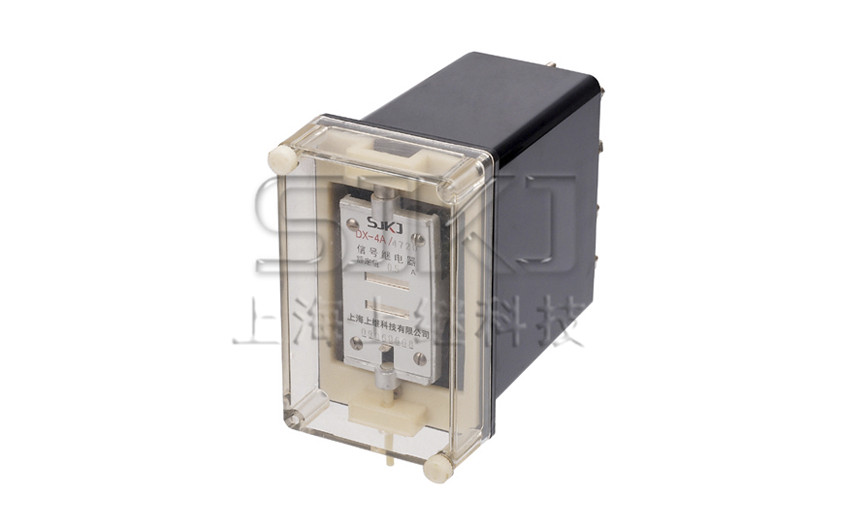

DX-4A继电器_DX-4A型信号继电器_工作原理

DX-4A信号继电器应用范围

DX-4A信号继电器使用于电力系统二次回路的继电保护线路中，作为动作指示信号用。

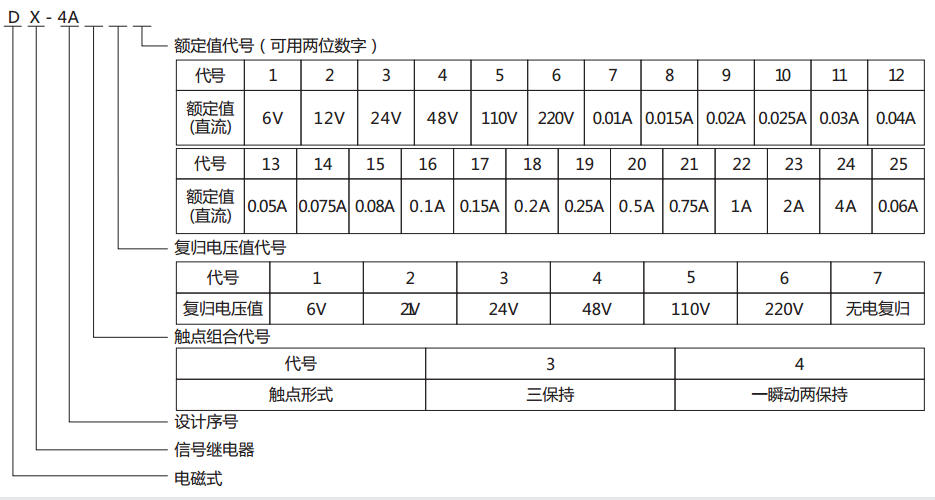

DX-4A信号继电器型号含义

DX-4A信号继电器主要技术数据

●工作绕组额定值：DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。

●复归绕组额定值：6V、12V、24V、48V、110V、220V。

●动作值：动作电压不大于70％额定值；动作电流不大于90％额定值。

●复归电压：不大于70％。

●返回值：不小于2％额定值。

●功率消耗：电压型不大于2W；电流型不大于0.2W。

●触点容量：保持触点在220V，电流不超过lA的直流有感电路中(时间常数为5±0.75ms)，分断容量为50W，瞬时触点为30W，在220V电流不超过lA的交流电路中分断容量为200VA。

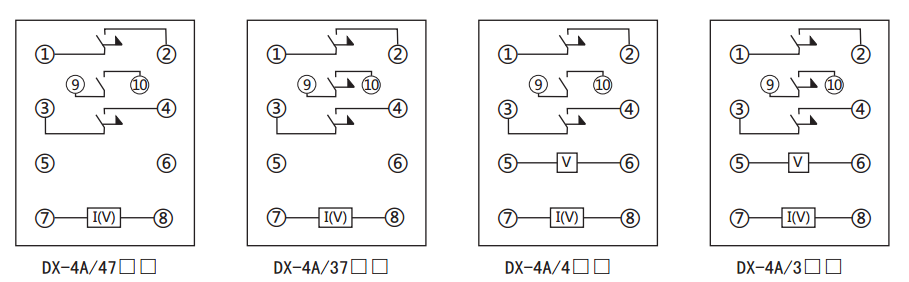

DX-4A信号继电器内部接线及外引接线图

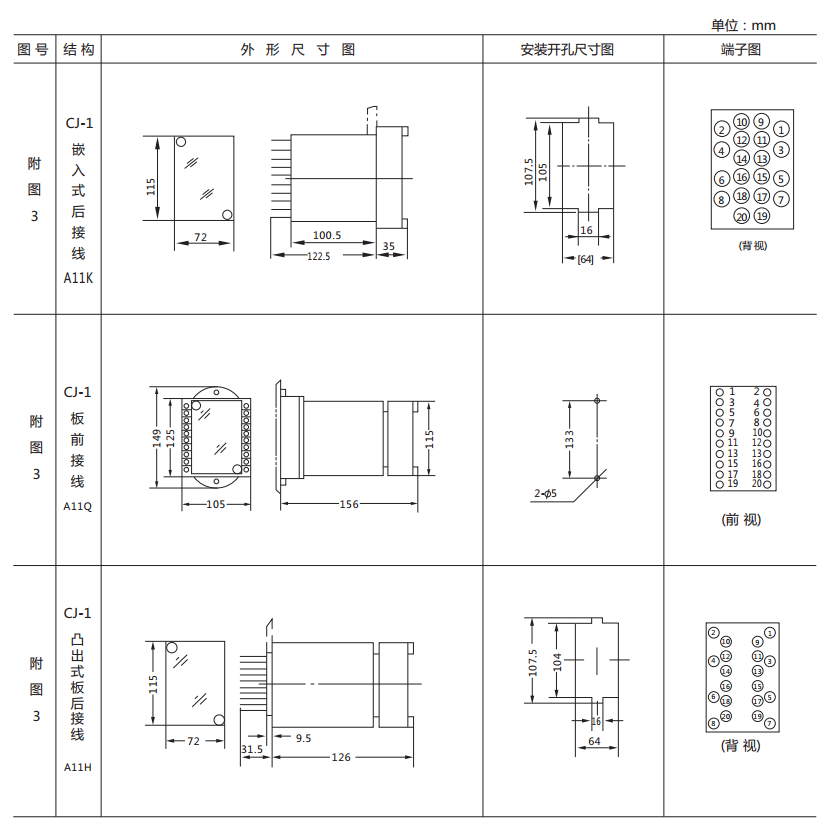

DX-4A信号继电器外形尺寸及开孔尺寸
